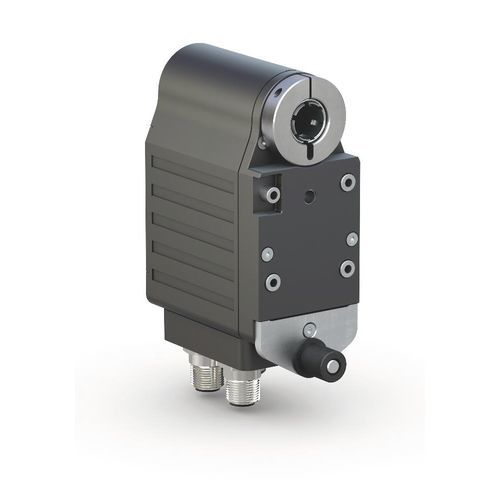

Atuador rotativo AG03/1
elétricocompactode alto desempenho

atuador rotativo
atuador rotativo
atuador rotativo
atuador rotativo
atuador rotativo
atuador rotativo
Guardar nos favoritos
Comparar


Características

Movimento
rotativo
Tipo
elétrico
Outras características
compacto, de alto desempenho, de eixo vazado, CANopen

Descrição

Actuador AG03/1 Fieldbus Fieldbus Atuador compacto de alto desempenho para trabalhos complexos de posicionamento Perfil AG03/1 Fieldbus: Economia de espaço, fácil montagem Através de veios ocos até um máx. de ø14 mm Motor Brushless 50 W, 24 V EC com longa vida útil Eletrônica integrada de potência e controle com polaridade inversa e proteção contra sobrecarga Codificador de posição absoluta integrado no eixo de saída cANopen integrado ou Profibus-DP com tecnologia de montagem de componentes M12 interface RS458/SIKONETZ5 integrada com tecnologia de montagem de componentes M8 Dados mecânicos Funcionalidade - Dados técnicos - Informações adicionais Eixo - Aço com acabamento em preto - Carcaça - alumínio/zinco fundido - anodizado / revestido a pó Binário nominal/velocidade nominal - 3,2 Nm a 100 rpm - i = 48 - 1,6 Nm a 200 rpm - i = 24 Modo de operação - S3 operação intermitente: 25 % DC. 10 min. - EN 60034-1 Peso - '1,2 kg - Dados elétricos - - Funcionalidade - Dados técnicos - Informações adicionais Tensão de funcionamento - 24 V DC ±10 % - polaridade inversa protegida. estágio de saída - 24 V DC ±10 % - controlo de polaridade inversa (apenas CAN. PB. S3/09. IOL. IOL. IOL2) Potência de entrada - 58 W - estágio de saída Bateria - CR2477N, 3 V lítio. 950 mAh - Vida útil da bateria - 5 anos - dependendo das condições ambientais Parâmetro st orage - 105 cydes - também se aplica a operações de calibração Corrente nominal - 2,4 A ±10 % - no torque máximo adm. {estágio de saída) - <100 mA - a 24 V DC (controle). apenas CAN. PB. S3/09. IOL. IOL2 Indicação de estado - dois LEDs - Teclas - teclas de toque - para o modo de configuração Conexão de ônibus - CANopen. Profibus-DP. SIKONETZ5 - isolamento galvânico da interface - Profibus-DP - isolamento galvânico da interface - SIKONETZ5 - isolamento galvânico da interface - lO-Link. IOL - isolamento galvânico entre a tensão de operação, estágio de saída e

---
