最大限のクランプ力でロッドを把持
空気圧でロッドをクランプ
保持トルク 15Nm~720Nm

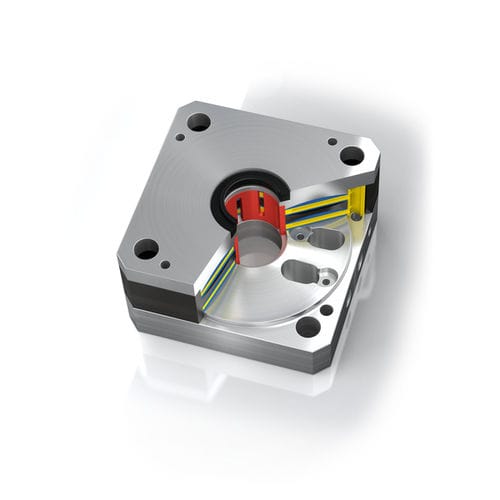

万が一、空気圧が失われた場合でも、直ちにクランプすることができます。直径20mmから40mmのロッドに適したクランプエレメント「LOCKED PN」は、軸方向と回転方向の力を吸収します。最大36,000Nの保持力は、油圧クランプのレベルに達するか、それ以上です。しかし、システムコストは低く抑えられます。
LOCKED-PNは、両方向からのクランプに加えて、そのコンパクトなデザインにも驚かされます。少ない設置スペースで、短いロッド長を実現します。多くのユーザーはモジュラーシステムを高く評価しています。複数のセグメントを積み重ねることで、あらゆる用途に必要なクランプ力を得ることができます。
ACE製品ファミリーのLOCKED PNの応用分野は、機械工学と工作機械です。
保持トルク 15 Nm~720 Nm
ロッド径 Ø 20 mm ~ Ø 40 mm
クランピングサイクル 1,000,000
任意の位置への取り付け
材質 外装:工具鋼
空気媒体:乾燥したフィルター付き空気
使用温度範囲 10 °C~45 °C
クランピングエレメント - ロックされたPN
油圧プレス用空気圧式ロッドクランプ
油圧プレスを使用して、切断されたセラミック部品が1週間に渡って製造されます。そのため、週末や休暇中にプレスが停止しても、上下のスタンピングプレートのロッドが垂れ下がらないようにしなければなりません...
---
