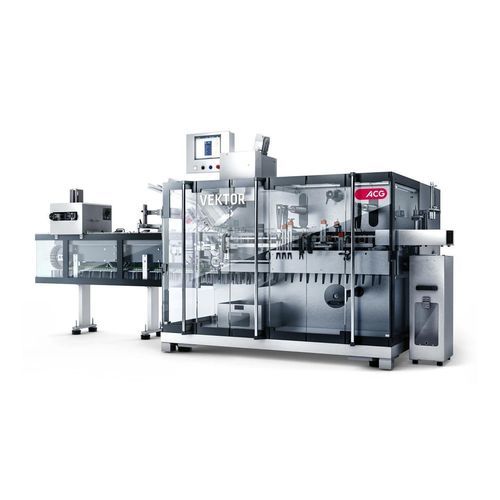

横型カートナー VEKTOR series

製薬産業用コンパクトサーボドライブ

VEKTORについて
VEKTORは、上流のブリスターパッケージングラインと統合するために設計された、間欠運転の横型カートニングマシンです。バルコニー型フレーム構造にサーボ駆動プラットフォームを組み合わせ、cGMP要件に準拠しており、清掃・メンテナンスのための良好な作業性を確保しています。

用途

• 複数積みされたブリスター包装

特長と利点

• サーボ制御の製品プッシャー — 正確な製品搬送、後方の視認性確保、高さ検査の精度、空箱の自動排出を実現します。
• コンパクトな設置面積 — 生産フロアの省スペース化に寄与します。
• バルコニー型 cGMP 構造（サーボ駆動プラットフォーム搭載） — アクセス性と清掃性に優れ、静かで安定した動作を提供します。
• 単一フォーマット部品 — 迅速で簡単な段替えが可能です。
• 内蔵の「No product - No leaflet - No carton」システム — 誤出力を防止します。
• 複数のピッチ構成を用意 — 幅広い段ボールサイズに対応可能です。
• リーフレット／冊子の搬送ユニット統合対応 — 患者向け情報などの様々なフォーマットの差込を可能にします。

技術仕様

• モデル：VEKTOR 5P、VEKTOR 8P
• 最大出力：VEKTOR 5P — 80 箱/分；VEKTOR 8P — 50 箱/分
• 箱幅（VEKTOR 5P）：最小 20 mm — 最大 95 mm
• 箱幅（VEKTOR 8P）：最小 50 mm — 最大 130 mm
• 箱高（VEKTOR 5P）：最小 16 mm — 最大 90 mm
• 箱高（VEKTOR 8P）：最小 16 mm — 最大 100 mm
• 箱長（VEKTOR 5P）：最小 65 mm — 最大 200 mm
• 箱長（VEKTOR 8P）：最小 65 mm — 最大 220 mm
• 対応箱タイプ：リバースタック（reverse tuck-in）、貼り合わせタイプ、パラレルタック、フロントタック／リアグルー、タック後のグルーなど
