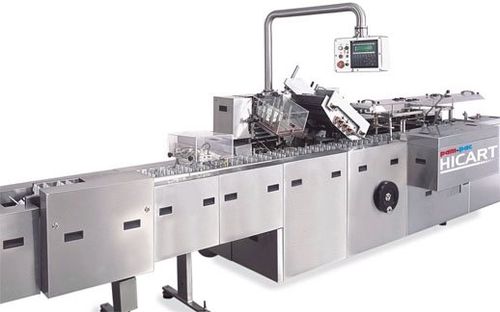

横型カートナー HICART PLUS series

医療製薬産業用高速

HICART PLUSについて
HICART PLUSは連続生産ライン向けに設計されたカートニングマシンです。2/3/4チェーンの構成で提供され、各種ボックスフォーマットに対応した剛性のある一次製品を梱包し、上流・下流の機器と統合して一貫した包装ラインを構築できます。

用途

• ブリスターパック
• アンプル
• バイアル（小瓶）
• ボトル
• チューブ
• パウチ、袋、サシェ
• 石鹸
• 混合製品フォーマット（例：バイアルとアンプルの組合せ）

特長と利点

• リバースタックイン、パラレル/エアプレーン式タックイン、糊付けなど複数の箱閉じ方式に対応（組合せ可）— 多様な箱デザインに対応可能。
• 「No product - No leaflet - No carton」機能を標準搭載 — 生産ミスと不良を低減。
• リーフレット／ブックレット搬送ユニットの統合対応 — 各種インサートを配置可能。
• 複数のピッチ・チェーン構成により幅広い箱サイズと生産量に対応。
• ブリスター機等との接続が容易 — 一体化した包装ソリューションを実現。
• 製品コンベア延長オプション — ライン配置や要件に応じて対応可能。

技術仕様

• 型式 / 商品名：HICART PLUS
• 最大出力：HICART PLUS 4P = 180 箱/分；HICART PLUS 5P = 150 箱/分
• チェーン・構成オプション：2チェーン、3チェーン、4チェーンの構成が可能
• 2チェーン箱寸法（代表レンジ）：幅 20 mm（最小）〜 75 mm（最大, 4P）／100 mm（最大, 5P）；高さ 20 mm（最小）〜 65 mm（最大）；長さ 45 mm（最小）〜 70 mm（最大）
• 3チェーン箱寸法（代表レンジ）：幅 20 mm（最小）〜 75 mm（最大, 4P）／100 mm（最大, 5P）；高さ 20 mm（最小）〜 65 mm（最大）；長さ 65 mm（最小）〜 180 mm（最大）
• 4チェーン箱寸法（代表レンジ）：幅 20 mm（最小）〜 75 mm（最大, 4P）／100 mm（最大, 5P）；高さ 20 mm（最小）〜 65 mm（最大）；長さ 95 mm（最小）〜 200 mm（最大）
• 対応箱タイプ：リバースタックイン、糊付けタイプ、パラレルタックイン、フロントタックイン／リア接着；フィフスフラップやセキュリティフラップ設計に対応
• 接着オプション：場合によりタックイン後の糊付けを含む糊付け工程に対応
• リーフレット/ブックレット取り扱い：挿入用ユニットの統合に対応
• ライン統合：ブリスター機などの上流・下流機器との統合を前提に設計
• モジュール性：ピッチやチェーン構成を変更して箱寸法や生産要件に適合可能
