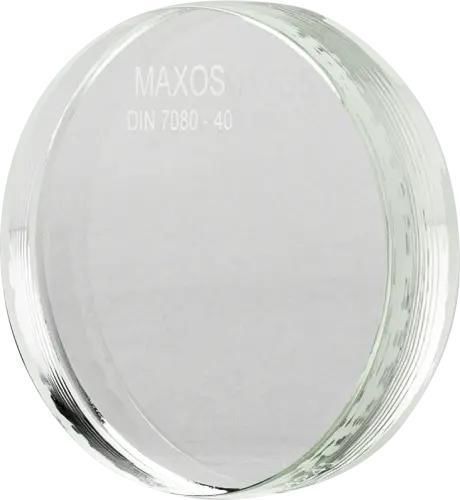

プレート状グラス MAXOS®

硬化

DIN7080に準拠した熱プレストレス丸型ホウケイ酸ガラスプレート。MAXOS®安全サイトグラスは、耐薬品性、高純度、均質性に優れ、熱強化により温度サイクル耐性が強化されています。 オプション

FEPコーティング

Halar®コーティング

段差形状

穴付きガラス

輪郭カット付きガラス

斜面、溝、スロット付きガラス

厚さ55mmまでの特殊寸法

寸法（DIN 7080に準拠した標準寸法および特殊寸法）

標準：Ø 45 x 10 mm - 許容圧力： 40 bar - MAXOS® 製品コード：2071554 - ACI品番：12-7080-045-010-0000; 特殊：Ø 24 x 10 mm - 許容圧力: 150 bar - MAXOS® 製品コード: 2071640 - ACI2071640 - ACI品番：12-7080-024-010-0000

標準：Ø 45 x 12 mm - 許容圧力: 50 bar - MAXOS® 製品コード: 2071556 - ACI製品番号: 127080-024-010-00002071556 - ACI品番：12-7080-045-012-0000; 特殊：Ø 30 x 12 mm - 許容圧力: 150 bar - MAXOS® 製品コード：2071622 - ACI品番：12-7080-030-012-0000

標準：Ø 50 x 10 mm - 許容圧力： 25 bar - MAXOS® 製品コード： 2071558 - ACI製品番号： 127080-030-01-00002071558 - ACI品番： 12-7080-050-010-0000; 特殊：Ø 30 x 15 mm - 許容圧力: 200 bar - MAXOS® 製品コード：2071533 - ACI品番：12-7080-030-015-0000

標準：Ø 50 x 12 mm - 許容圧力： 40 bar - MAXOS® 製品コード： 2071561 - ACI製品番号： 127080-030-01-00002071561 - ACI品番：12-7080-050-012-0000; 特別仕様：Ø 31,6 x 12,75 mm - 許容圧力: 150 bar - MAXOS® 製品コード: 2071598 - ACI 品番: 127080-050-012-00002071598-ACI製品番号：12-7080-031-012-0000

標準：Ø 60 x 10 mm - 許容圧力： 16 bar - MAXOS® 製品コード： 2071560 - ACI製品番号： 127080-031-01-00002071560 - ACI品番： 12-7080-060-010-0000; 特殊：Ø 33 x 14 mm - 許容圧力: 150 bar - MAXOS® 製品コード：2071557 - ACI品番：12-7080-033-014-0000

標準：Ø 60 x 12 mm - 許容圧力： 25 bar - MAXOS® 製品コード： 2071562 - ACI製品番号： 127080-033-01-00002071562 - ACI品番：12-7080-060-012-0000; 特殊：Ø 34 x 17 mm - 許容圧力: 200 bar - MAXOS® 製品コード: 2071552 - ACI品番: 127080-060-012-00002071552 - ACI品番：12-7080-034-017-0000

標準：Ø 60 x 15 mm - 許容圧力： 40 bar - MAXOS® 製品コード： 2071563 - ACI製品番号： 127080-034-017-00002071563 - ACI品番：12-7080-060-015-0000; 特殊：Ø 40 x 10 mm - 許容圧力: 40 bar - MAXOS® 製品コード: 2071624 - ACI品番: 127080-060-015-00002071624-ACI製品番号：12-7080-040-010-0000

標準：Ø 63 x 10 mm - 許容圧力： 16 bar - MAXOS® 製品コード： 2071566 - ACI製品番号： 127080-040-010-00002071566 - ACI品番：12-7080-063-010-0000; 特殊：Ø 40 x 12 mm - 許容圧力: 50 bar - MAXOS® 製品コード: 2071555 - ACI2071555 - ACI品番：12-7080-040-012-0000

標準：Ø 63 x 12 mm - 許容圧力： 25 bar - MAXOS® 製品コード： 2071567 - ACI製品番号： 127080-040-012-00002071567 - ACI品番：12-7080-063-012-0000; 特殊：Ø 44 x 10 mm - 許容圧力: 40 bar - MAXOS® 製品コード: 2071603 - ACI品番: 127080-063-012-00002071603 - ACI品番：12-7080-044-010-0000

標準：Ø 63 x 15 mm - 許容圧力： 40 bar - MAXOS® 製品コード： 2071569 - ACI 製品番号： 127080-044-010-00002071569 - ACI品番：12-7080-063-015-0000; 特殊：Ø 44 x 12 mm - 許容圧力: 50 bar - MAXOS® 製品コード：2071564 - ACI商品番号：12-7080-044-012-0000

標準：Ø 80 x 12 mm - 許容圧力： 16 bar - MAXOS® 製品コード： 2071573 - ACI製品番号： 127080-044-012-00002071573 - ACI品番： 12-7080-080-012-0000; 特殊：Ø 55 x 6,5 mm - 許容圧力: 6 bar - MAXOS® 製品コード: 2071626 - ACI2071626 - ACI製品番号：12-7080-055-006-0000

標準：Ø 80 x 15 mm - 許容圧力: 25 bar - MAXOS® 製品コード: 2071575 - ACI製品番号: 127080-055-00-00002071575 - ACI品番：12-7080-080-015-0000; 特殊：Ø 55 x 10 mm - 許容圧力: 25 bar - MAXOS® 製品コード: 2071559 - ACI品番: 127080-080-015-00002071559-ACI製品番号：12-7080-055-010-0000

標準：Ø 80 x 20 mm - 許容圧力： 40 bar - MAXOS® 製品コード： 2071576 - ACI製品番号： 127080-055-010-00002071576 - ACI品番：12-7080-080-020-0000; 特殊：Ø 60 x 20 mm - 許容圧力: 95 bar - MAXOS® 製品コード: 2071604 - ACI品番: 127080-080-020-00002071604 - ACI品番：12-7080-060-020-0000

標準：Ø 100 x 15 mm - 許容圧力： 16 bar - MAXOS®製品コード： 2071578 - ACI製品番号： 127080-060-020-00002071578 - ACI品番： 12-7080-100-015-0000; 特殊：Ø 63 x 8 mm - 許容圧力: 8 bar - MAXOS® 製品コード: 2071565 - ACI品番: 127080-100-015-00002071565 - ACI品番：12-7080-063-008-0000

標準：Ø 100 x 20 mm - 許容圧力: 25 bar - MAXOS® 製品コード: 2071579 - ACI製品番号: 127080-063-008-00002071579 - ACI品番：12-7080-100-020-0000; 特殊：Ø 65 x 10 mm - 許容圧力: 12 bar - MAXOS® 製品コード：2071629-ACI製品番号：12-7080-065-010-0000

標準：Ø 100 x 25 mm - 許容圧力: 40 bar - MAXOS® 製品コード: 2071580 - ACI製品番号: 127080-065-010-00002071580 - ACI品番： 12-7080-100-025-0000; 特殊：Ø 65 x 15 mm - 許容圧力: 40 bar - MAXOS® 製品コード: 2071606 - ACI2071606-ACI製品番号：12-7080-065-015-0000

標準：Ø 125 x 15 mm - 許容圧力: 10 bar - MAXOS® 製品コード: 2071581 - ACI製品番号: 127080-065-01-00002071581 - ACI品番：12-7080-125-15-00000; 特殊：特殊： Ø 70 x 12 mm - 許容圧力： 16 bar - MAXOS® 製品コード: 2071568 - ACI article number: 127080-125-15-000002071568-ACI製品番号：12-7080-070-012-0000

標準：Ø 125 x 20 mm - 許容圧力: 16 bar - MAXOS® 製品コード: 2071582 - ACI製品番号: 127080-0702-0100-00002071582 - ACI品番： 12-7080-125-20-00000; 特殊：特殊： Ø 70 x 15 mm - 許容圧力： 25 bar - MAXOS® 製品コード: 2071570 - ACI品番: 127080-125-20-000002071570-ACI製品番号：12-7080-070-015-0000

標準：Ø 125 x 25 mm - 許容圧力: 25 bar - MAXOS® 製品コード: 2071583 - ACI製品番号: 127080-070-015-00002071583 - ACI品番：12-7080-125-25-00000; 特殊：特殊： Ø 75 x 12 mm - 許容圧力： 16 bar - MAXOS® 製品コード: 2071607 - ACI品番: 127080-125-25-000002071607-ACI製品番号：12-7080-075-012-0000

標準：Ø 135 x 25 mm - 許容圧力: 25 bar - MAXOS® 製品コード: 2071644 - ACI製品番号: 127080-075-012-00002071644 - ACI品番：12-7080-135-25-00000; 特殊：Ø 80 x 10 mm - 許容圧力: 10 bar - MAXOS® 製品コード: 2071571 - ACI品番: 127080-135-25-000002071571-ACI製品番号：12-7080-080-010-0000

標準：Ø 150 x 20 mm - 許容圧力： 10 bar - MAXOS® 製品コード： 2071586 - ACI製品番号： 127080-080-01-00002071586 - ACI品番： 12-7080-150-020-0000; 特殊：Ø 86 x 12 mm - 許容圧力: 10 bar - MAXOS® 製品コード：2071610 - ACI品番：12-7080-086-012-0000

標準：Ø 150 x 25 mm - 許容圧力： 16 bar - MAXOS® 製品コード： 2071587 - ACI製品番号： 127080-086-01-00002071587 - ACI品番： 12-7080-150-025-0000; 特殊：Ø 90 x 10 mm - 許容圧力: 8 bar - MAXOS® 製品コード: 2071572 - ACI品番: 127080-150-025-00002071572-ACI製品番号：12-7080-090-010-0000

標準：Ø 150 x 30 mm - 許容圧力： 25 bar - MAXOS® 製品コード： 2071588 - ACI製品番号： 127080-090-01-00002071588 - ACI品番： 12-7080-150-030-0000; 特殊：Ø 92 x 10 mm - 許容圧力: 8 bar - MAXOS® 製品コード：2071625 - ACI商品番号：12-7080-092-010-0000

標準：Ø 175 x 20 mm - 許容圧力： 10 bar - MAXOS® 製品コード： 2071589 - ACI製品番号： 127080-092-01-00002071589 - ACI品番： 12-7080-175-20-00000; 特殊：特殊： Ø 94 x 12 mm - 許容圧力： 10 bar - MAXOS® 製品コード: 2071671 - ACI article number: 127080-175-20-000002071671-ACI製品番号：12-7080-094-012-0000

標準：Ø 175 x 25 mm - 許容圧力： 16 bar - MAXOS® 製品コード： 2071590 - ACI製品番号： 127080-094-01-00002071590 - ACI品番： 12-7080-175-025-0000; 特殊：Ø 95 x 10 mm - 許容圧力: 6 bar - MAXOS® 製品コード: 2071649 - ACI品番: 127080-175-025-00002071649 - ACI品番：12-7080-095-010-0000

標準：Ø 175 x 30 mm - 許容圧力： 25 bar - MAXOS® 製品コード： 2071591 - ACI 製品番号： 127080-095-010-00002071591 - ACI品番： 12-7080-175-30-00000; 特殊：特殊：Ø 95 x 15 mm - 許容圧力：16 bar - MAXOS® 製品コード: 2071574 - ACI article number: 127080-175-30-000002071574-ACI製品番号：12-7080-095-015-0000

標準：Ø 200 x 20 mm - 許容圧力： 8 bar - MAXOS® 製品コード： 2071592 - ACI製品番号： 127080-095-015-00002071592 - ACI品番：12-7080-200-20-00000; 特殊：Ø 100 x 10 mm - 許容圧力: 7 bar - MAXOS® 製品コード: 2071577 - ACI品番: 127080-200-20-000002071577-ACI製品番号：12-7080-100-010-0000

標準：Ø 200 x 25 mm - 許容圧力： 10 bar - MAXOS® 製品コード： 2071593 - ACI製品番号： 127080-100-01002071593 - ACI品番： 12-7080-200-25-00000; 特殊：Ø 100 x 12 mm - 許容圧力: 10 bar - MAXOS® 製品コード：2071642-ACI製品番号：12-7080-100-012-0000

標準：Ø 200 x 30 mm - 許容圧力： 16 bar - MAXOS® 製品コード： 2071594 - ACI製品番号： 127080-100-01-00002071594 - ACI品番： 12-7080-200-30-00000; 特殊：Ø 105 x 15 mm - 許容圧力: 16 bar - MAXOS® 製品コード: 2071662 - ACI品番: 127080-200-30-000002071662-ACI製品番号：12-7080-105-015-0000

標準：Ø 250 x 25 mm - 許容圧力: 8 bar - MAXOS® 製品コード: 2071595 - ACI製品番号: 127080-105-015-00002071595 - ACI品番： 12-7080-250-25-00000; 特殊：Ø 110 x 12,5 mm - 許容圧力: 10 bar - MAXOS® 製品コード: 2071674 - ACI 製品番号: 127080-250-25-000002071674 - ACI品番：12-7080-110-012-0500

標準：Ø 250 x 30 mm - 許容圧力： 10 bar - MAXOS®製品コード： 2071596 - ACI製品番号： 127080-110-01-05002071596 - ACI品番：12-7080-250-30-00000; 特殊：Ø 110 x 20 mm - 許容圧力: 25 bar - MAXOS® 製品コード：2071613-ACI製品番号：12-7080-110-020-0000

標準：Ø 265 x 30 mm - 許容圧力： 8 bar - MAXOS®製品コード： 2071628 - ACI製品番号： 127080-110-020-00002071628 - ACI品番：12-7080-265-30-00000; 特殊：Ø 113 x 15 mm - 許容圧力: 10 bar - MAXOS® 製品コード: 2071672 - ACI品番: 127080-265-30-000002071672 - ACI商品番号：12-7080-113-015-0000

特殊：Ø 115 x 15 mm - 許容圧力: 10 bar - MAXOS® 製品コード: 2071612 - ACI 製品番号: 127080-113-015-00002071612-ACI製品番号：12-7080-115-015-0000

特殊：Ø 120 x 10 mm - 許容圧力: 4 bar - MAXOS® 製品コード: 2071611 - ACI製品番号: 127080-115-015-00002071611 - ACI製品番号：12-7080-120-010-0000

特殊：Ø 120 x 15 mm - 許容圧力: 10 bar - MAXOS® 製品コード: 2071630 - ACI製品番号: 127080-120-010-00002071630 - ACI製品番号：12-7080-120-015-0000

特殊：Ø 120 x 18 mm - 許容圧力: 16 bar - MAXOS® 製品コード: 2071663 - ACI製品番号: 127080-120-015-00002071663 - ACI製品番号：12-7080-120-018-0000

特殊：Ø 125 x 30 mm - 許容圧力： 40 bar - MAXOS® 製品コード： 2071584 - ACI製品番号： 127080-120-018-00002071584-ACI製品番号：12-7080-125-30-00000

特殊：Ø 130 x 15 mm - 許容圧力： 10 bar - MAXOS® 製品コード： 2071643 - ACI製品番号： 127080-125-30-000002071643 - ACI製品番号：12-7080-130-015-0000

特殊：Ø 135 x 15 mm - 許容圧力： 8 bar - MAXOS®製品コード： 2071615 - ACI製品番号： 127080-130-015-00002071615-ACI製品番号：12-7080-135-15-00000

特殊：Ø 140 x 15 mm - 許容圧力： 8 bar - MAXOS® 製品コード： 2071666 - ACI製品番号： 127080-135-15-000002071666-ACI製品番号：12-7080-140-015-0000

特殊：Ø 150 x 10 mm - 許容圧力： 2 bar - MAXOS®製品コード： 2071664 - ACI製品番号： 127080-140-015-00002071664 - ACI製品番号：12-7080-150-010-0000

特殊：Ø 150 x 15 mm - 許容圧力： 8 bar - MAXOS® 製品コード： 20715852071585-ACI製品番号：12-7080-150-015-0000

特殊：Ø 160 x 20 mm - 許容圧力： 12 bar - MAXOS® 製品コード： 2071617 - ACI製品番号： 127080-150-01-00002071617 - ACI製品番号：12-7080-160-020-0000

特殊：Ø 170 x 15 mm - 許容圧力： 5 bar - MAXOS®製品コード： 2071645 - ACI製品番号： 127080-160-020-00002071645 - ACI製品番号：12-7080-170-015-0000

特殊：Ø 170 x 20 mm - 許容圧力: 10 bar - MAXOS® 製品コード: 2071670 - ACI 製品番号: 127080-170-015-00002071670 - ACI製品番号：12-7080-170-020-0000

特殊：Ø 210 x 25 mm - 許容圧力: 10 bar - MAXOS® 製品コード: 2071621 - ACI製品番号: 127080-170-020-00002071621 - ACI製品番号：12-7080-210-25-00000

特殊：Ø 250 x 20 mm - 許容圧力: 4 bar - MAXOS® 製品コード: 2071673 - ACI製品番号: 127080-210-25-000002071673 - ACI製品番号： 12-7080-250-20-00000

特性/技術仕様

素材：耐薬品性、純度、均質性に優れた特殊ホウケイ酸ガラス（MAXOS®）

製造規格：DIN 7080（丸型サイトグラスプレート）

処理：

熱プレストレス/高温サイクル耐性のための強化処理

使用目的：

熱的および化学的ストレス下での円形サイトグラス継手、容器およびフローサイトグラス

利用可能な厚さと直径：広範な標準寸法と特殊寸法（寸法リストを参照）、ご要望に応じて厚さ55mmまでの特殊寸法も対応可能

表面と形状のオプション：コーティング（FEP、Halar®）、段差形状、穴、輪郭カット、面取り、溝、スロット

入手可能性：一部のアイテムは在庫あり

品質：TÜV / ISO 9001認証は製品ページに記載されています。
