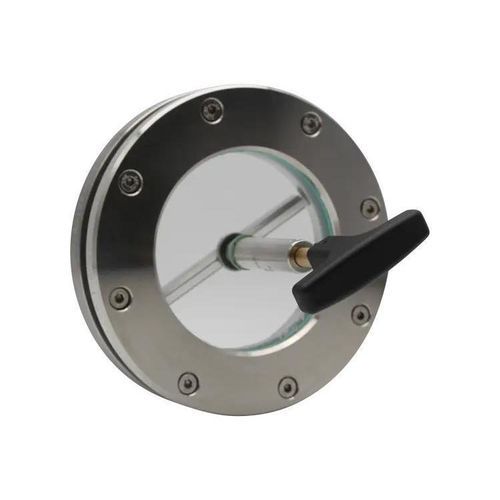

ワイパー構造 SGW

概要
SGW 観察窓ワイパーは、円形の視察用ガラス板を必要に応じて手動で拭き取るためのワイピングシステムです。加圧状態での使用に適しており、既存の視察窓アセンブリへレトロフィットで取り付け可能です。

主な特長

• 円形視察ガラスの手動清掃に対応。
• 加圧用途および既存機器へのレトロフィットに適合。
• ハウジング／ガイドはステンレス製。食品・飲料水用途に対応。
• ワイパーブレード材質：PTFE、シリコーン、EPDM。
• 噴霧装置 SVI または SVIII と組み合わせて特に有効。

技術的オプション

• 標準温度定格：200°C。
• 高温仕様（オプション）：最大 260°C。
• EX用途向けの接地端子を選択可能。

寸法（抜粋）

• 公称サイズ（DN）：50、80、100、125、150、200、250、300、350、400、500。
• ガラス直径 D [mm]（例）：100、125、150、175、200、250、300（大寸法は別途問合せ）。
• 見口 d1 [mm]（例）：80、100、125、150、175、225、280。
• ワイピング径 d2 [mm]（例）：75、95、120、145、170、220、275。
• ガラス厚 S [mm] と最大許容圧力 PS [barü]：サイズにより異なります。詳細は表を参照（高圧は別途対応）。

仕様

• Brand: ACI Industriearmaturen GmbH
• 型式：SGW
• 用途：円形視察ガラスの手動清掃。加圧下での使用に適し、レトロフィット可能。
• 材質：ハウジング／ガイドはステンレス。
• ワイパーブレード材質：PTFE、シリコーン、EPDM。
• 温度範囲：標準 200°C、オプションで最大 260°C。
• オプション：EX用途向け接地端子。
• 互換性：噴霧装置 SVI、SVIII と併用を推奨。
• 公称サイズ（DN）：50〜500（詳細は寸法表参照）。
