トンネル掘削機軸 Tunnelift

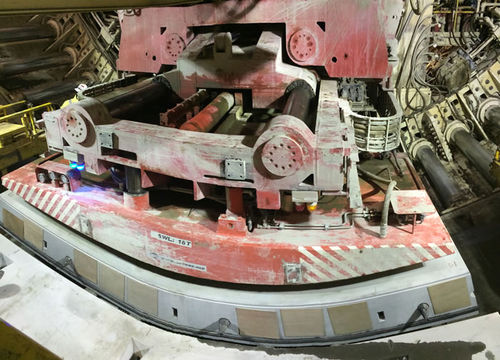

ACIMEXは、セグメントエレクターの製造・設計のエキスパートです。技術的な付加価値の高いエレクターのモデルについて、お客様のご期待に沿えるよう、お見積もりをご依頼ください。 ACIMEX社のセグメントエレクターは、トンネル内で使用され、標準およびインバートセグメントの把持、位置決め、堆積を行います。TBMの掘削ヘッドの後方、シールド内に設置されたエレクタは、2本のシリンダでTBMのコラムに接続されており、セグメントをX、Y、Zに位置決めしてリング状にします。360°回転可能なこのハンドリング装置は、過酷な環境下でも最適な安全性を提供します。 ACIMEXセグメントエレクターは、シャーシの下に固定された2つの横方向の吸盤と、垂直方向に油圧で動く中央の吸盤を備えており、振り子に取り付けられた真空ポンプと、真空を到達させるための回転式ユニオンによって動作します。シャーシは回転し、トリムは最大±5°まで調整可能です。また、エレクタには3つの真空電磁弁と6つの真空・圧力センサー（4-20mAの真空スイッチ3つ、圧力計3つ）が取り付けられています。最後に、CE認証を受けたこのハンドリング装置の電源電圧は400V 3相で、最大積載量は20トンとなっています。 世界最大のトンネル掘削機に採用されているACIMEXセグメントエレクター 2013年、NFMテクノロジーズ社は、フランスで製造された最大級のTBM（直径15.08m）のコンクリートリングの建設用に特注のエレクタを発注し、ACIMEX社の技術力を活用しました。なお、史上最大のエレクタも同社製である。
