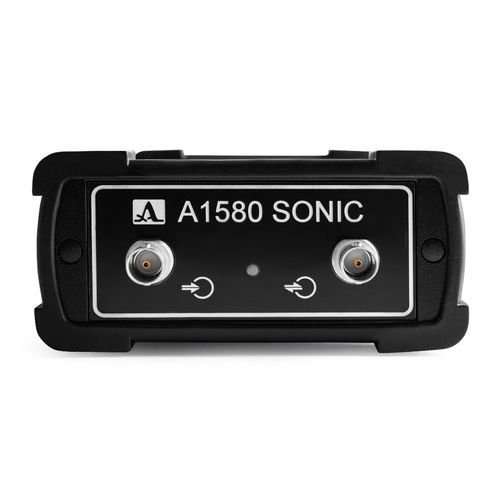

超音波式データ取り込みシステム A1580 Sonic

音超音波式CND用研究室用

概要
ラボおよび産業向けの計測・試験用途で単体／統合して使用するための、汎用OEM超音波パルサー・レシーバー前段および広帯域データ収集ユニット。Dry‑Point‑Contact（DPC）および従来の圧電トランスデューサーを広い周波数帯で駆動可能。ワイヤレスデータ伝送機能を備え、統合用の文書化されたSDKにより専用アプリケーションの開発が可能です。

用途

• パルス速度測定（Pulse Velocity）
• パルスエコー方式のデータ収集（欠陥検出）
• 検査用マニピュレータと位置同期したデータ収集
• 引張・圧縮などの材料試験機と時間同期したデータ収集

技術データ（抜粋）
送信部（TRANSMITTER）
送信出力電圧：200 V
励起シーケンス：Meander、0.5〜8.0周期
パルス繰返し周波数：1〜3,500 Hz

受信部（RECEIVER）
データ取得ベクトル長：128kサンプル
サンプリング周波数（MHz）：1、10、25、50、100
フィルタ周波数（FIR）：設定可能
受信帯域幅：10 kHz〜16 MHz
アンプダイナミックレンジ：0〜80 dB
アッテネータダイナミックレンジ：-20〜0 dB
ゲイン設定範囲：0〜100 dB（1 dBステップ）
プログラム可能なDACポイント数：128k
DACダイナミックレンジ：40 dB
平均化係数：1〜256

寸法・重量
電子ブロック寸法：116 × 56 × 230 mm
電子ブロック重量：0.9 kg
動作温度範囲：-20〜+45 °C

データインターフェース
無線イーサネット：IEEE 802.11n（54 Mbit）
イーサネット：100 Mbit
外部トリガ入力：TTL

付属品

• A1580 Sonic 電子ユニット（1）
• 電源アダプタ（220 V→15 V）ケーブル付き（1）
• イーサネットケーブル 1.5 m（1）
• Wi‑Fiアンテナ（1）
• 統合キット（SDK）用ユーザーマニュアル（1）
• 入門用アプリケーションソフトウェア「ACS Mathilda」Windows GUI（1）

ドキュメント
A1580 Sonic の製品フライヤー（PDF）を提供しています。

特長 / 技術仕様

• 送信出力200 V、励起 Meander 0.5–8.0周期、パルス繰返し1–3,500 Hz
• 受信帯域10 kHz–16 MHz、サンプリング最大100 MHz、ベクトル長128kサンプル
• アンプダイナミックレンジ0–80 dB、アッテネータ-20–0 dB、ゲイン0–100 dB（1 dB刻み）
• プログラム可能なDAC（128kポイント、40 dBレンジ）、平均化係数1–256
• インターフェース：無線IEEE802.11nおよび有線Ethernet 100 Mbit、外部TTLトリガ
• コンパクトな電子ブロック 116 × 56 × 230 mm、重量0.9 kg、動作温度 -20〜+45 °C
• 統合用SDKおよび入門Windows GUIアプリケーションを同梱
