超音波検査機器 A1050

手動式自動厚さ

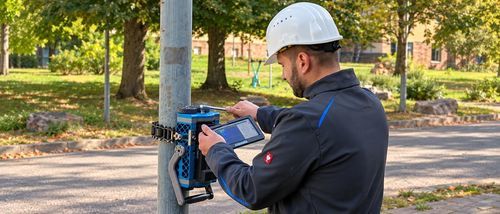

概要 A1050 RANGERは、配管や照明柱などの目視できない腐食を迅速に検出するためのコンパクトな案内波（guided-wave）超音波検査システムです。Dry-Point-Contact（DPC）トランスデューサを使用するため、カップリング剤を必要とせず、現場での効率的な運用が可能です。スキャナは360°の周方向スキャンを実行し、腐食の位置と程度を示す高解像度のBスキャン画像を作成します。ポータブルな電子ユニットとタブレット式インターフェースにより、短時間でのセットアップと現場での視覚化が可能です。

主な特徴

• 適応型マニピュレータまたは2つのハンドルと磁気定規を用いた手動操作で狭所の検査が可能。
• パイプ周方向の等間隔位置で複数チャネルの超音波データを取得。
• SAFTを用いたリアルタイムBスキャン再構成により、腐食の位置特定と評価を実現。

用途 配管や照明柱などの金属構造物における隠れ腐食や肉厚低下の検出、特に支持部下などアクセスが困難な領域での利用に適しています。案内波とDPCトランスデューサにより全周（360°）を検査し、構造物を分解せずに多チャネルデータからBスキャン画像を生成します。

付属品（本体/オプション）

• A1050 RANGER電子ユニット（保護ケース入りTablet-PC）
• 保護ケース入りAndroid Tablet-PC
• 複数のパイプ径に対応する適応型検査マニピュレータ
• 電子ユニットおよびTablet-PC用Type-C電源
• 携行用ハードケース
• オプション：手動データ取得用の2つのハンドル（マニピュレータ無し）

ドキュメント

• 製品フライヤー（データシート）あり
• ユーザーマニュアルおよびアプリケーションノートあり
• ファームウェア・ソフトウェアのダウンロードあり

技術仕様

• 測定技術：案内波超音波検査（SH0モード）
• トランスデューサ：Dry-Point-Contact（DPC）、カップリング剤不要
• 動作周波数：50 kHz
• 検査範囲：最大約3 m
• データ取得チャネル数：32
• 適用径：70 mm～380 mm（2.7"～15"）
• 単回のバッテリー充電での動作時間：最大約10時間
