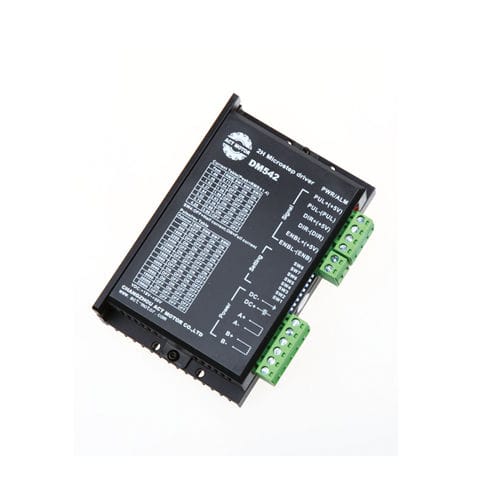

モーターDC ドライブ DM542 series

ハイブリッド型ステッピング2位相

説明 DM542は、2相ハイブリッドステッピングモータドライバの一種で、その駆動電圧は24VDC〜50VDCです。 外径42mm～86mmで、位相電流が4.0A未満のあらゆる種類の2相ハイブリッドステッピングモータで使用するように設計されています。 採用するこの回路は、ノイズや振動がほとんどなくスムーズに動くモーターを可能にするサーボ制御回路に似ています。 DM542ドライバが高速で動作するときの保持トルクは、他の2相ドライバよりも有意に高く、さらに、位置決め精度も高くなります。 これは、広くように曲面機、CNC機械、コンピュータ刺繍機、包装機などの中規模および大型数値制御装置で使用されています。 特徴 1. 平均電流制御、2相正弦波出力電流駆動 2。 18VDCから50VDCまでの電圧を供給 します。 光絶縁信号I/O 4. 過電圧、低電圧、過電流、位相短絡保護 5. 15チャンネルの細分化と自動アイドル電流減少 6. 8チャンネルの出力位相電流設定 7. オフラインコマンド入力端子 8. モータートルクは速度に関連しますが、ステップ/回転 9には関係しません。 高速始動速度 10. 高速下での高保持トルク
