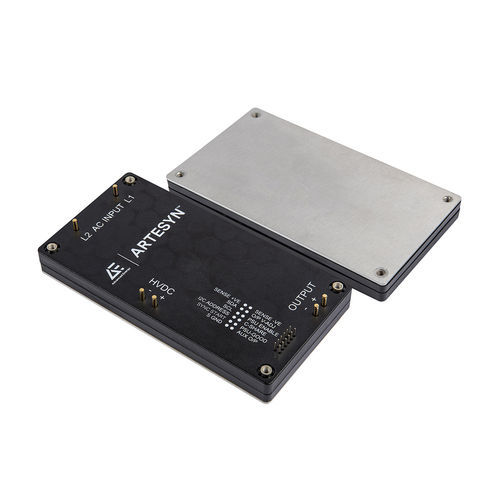

デジタル出力モジュール AIF13WAC series

DCACDC

概要
AIF13WACシリーズは、フルブリック基板フォーマット（約2.4 in x 4.6 in x 0.55 in 高さ）で600 Wを提供し、500 Wユニットからの直接アップグレードとアプリケーション設計の簡素化を実現します。本製品はPMBusによるフルデジタル制御、内部突入電流制限、並列動作用の能動電流共有、システム用の10 V補助出力を備え、接触冷却が必要なIPシール筐体などの用途に最適化されています。

特長

• 広い入力範囲：86–264 VAC、47–63 Hz
• 公称アイソレート出力：48 VDC、補助10 V（250 mA）
• 出力電力：600 W（48 V、最大13 A）
• 効率：最大94%（typ., high‑line）
• 出力ノイズ：最大480 mV pk‑pk
• 内部突入電流制限およびホールドアップ（HVDC）：380 VDC
• 絶縁：入力‑出力間4000 VDC、入力‑ベースプレート間2500 VDC、出力‑ベースプレート間1000 VDC
• 並列運転：能動電流共有で最大3台まで
• 接触冷却用途に最適化

利点

• 500 Wフルブリック製品からの直接アップグレードによる高い電力密度
• PMBusデジタル制御と監視により外付け部品を削減
• 能動電流共有およびPSU‑good信号により並列構成が簡素化
• 内部突入電流制限と接触冷却向けの熱設計によりシステム信頼性を向上

仕様（表）
出力電力（W）：600
入力電圧（V）：86 - 264 VAC
動作温度（°C）：105 degC baseplate（contact‑cooled 条件）
長さ（インチ）：4.6
幅（インチ）：2.4
高さ（インチ）：0.5
取り付けタイプ：BMP；Through Hole
最小出力電流（A）：0
最大出力電流（A）：13
補助出力：10 V @ 250 mA
効率：最大94%（high‑line）
保証（年）：2

技術仕様

• シリーズ：AIF13WAC（600 W AC‑DC フルブリック）
• 公称出力：48 VDC、補助10 V @ 250 mA
• 最大出力電流：13 A
• 入力範囲：86–264 VAC、47–63 Hz
• 効率：最大94%（typ., high‑line）
• 出力ノイズ：最大480 mV pk‑pk
• ホールドアップ（HVDC）：380 VDC
• 出力トリム範囲：-20%〜+10% Vout（制御）
• 絶縁：入力‑出力間4000 VDC；入力‑ベースプレート間2500 VDC；出力‑ベースプレート間1000 VDC
• 並列能力：能動電流共有で最大3台
• 熱特性：基板温度100°Cで100%出力（contact‑cooled）
• 制御：フルデジタル制御（PMBus）、enable、PSU‑good信号
• 機械：フルブリックPCB実装（約2.4" x 4.6" x 0.5"）
• 保護/機能：内部突入電流制限、接触冷却向け最適化
