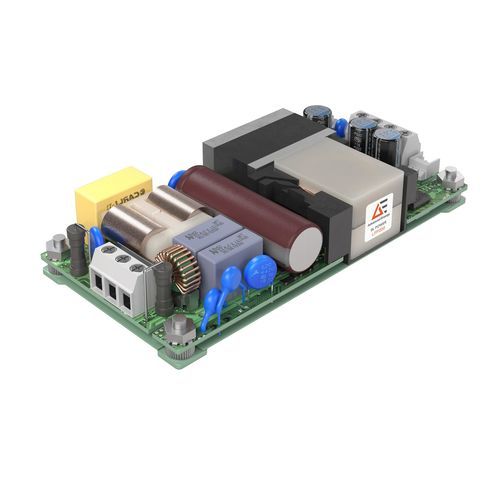

シャシー取り付け式電源 LPP200 series

AC/DC単一出力ショート防止機能付


Advanced Energys SL Power499 LPP200 Series は、超低高さ（0.75\"）のオープンフレーム設計を採用したコンパクトな AC-DC 電源モジュールです。強制空冷時に最大 200 W を供給でき、スペース制約のある医療機器や産業機器向けに設計されています。公称出力は 12 V、24 V、48 V のモデルを揃えています。各ユニットは出力過電圧、短絡、過負荷保護を備え、2" x 4" x 0.75" のシャーシ取付け形状で提供されます。

特徴

• 超低高さ：0.75"
• Type BF 医療用途に適合
• 最大出力：200 W（空冷時）
• コンパクト寸法：2" x 4" x 0.75"
• 医療/産業用途の安全性・放射線特性に準拠
• 動作温度：-20B0C ～ 70B0C（デレーティング対応）
• ファン出力：12 V
• 高効率：約 90%（典型）
• 出力調整範囲：B1 5%

利点

• 基板面積が限られる機器の小型化を実現
• 信頼性の高い性能と低 EMI により、性能を損なわずにシステムサイズを縮小可能
• EMC 第4版および Class B 放射線性能により開発期間・コストを削減
• Type BF（Body Floating）医療用途に適合

公称出力

• 公称メイン出力：12 V、24 V、48 V

技術仕様

• 出力電力 (W)：200
• 公称出力電圧：12 V、24 V、48 V
• 入力電圧 (V)：90 ～ 264（最小 90 V、最大 364 V）
• 最大出力電力 (W)：200
• 最小出力電流 (A)：3.92
• 最大出力電流 (A)：15.67
• 出力電圧範囲 (V)：12 ～ 48 V
• 効率：約 90%（典型）
• 調整範囲：B1 5%
• ファン出力：12 V
• 動作温度：-20B0C ～ 70B0C（デレーティング対応）
• 保護機能：出力過電圧、短絡、過負荷保護
• 安全性 / 放射線：医療/産業グレード、Type BF 対応、EMC 第4版および Class B
• 寸法 (in)：2" x 4" x 0.75"
• 長さ (in)：4
• 幅 (in)：2
• 高さ (in)：0.75
• 取付方式：シャーシ取付
• 保証：3 年
