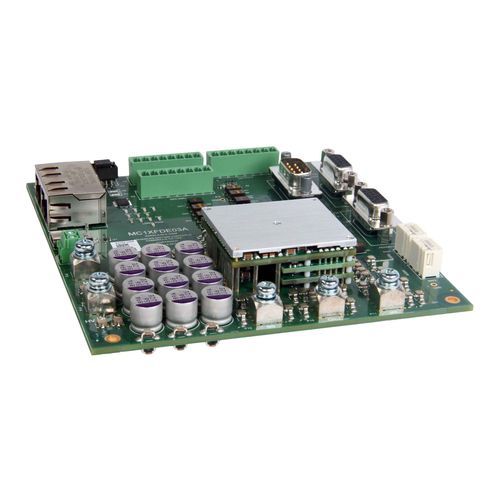

DCサーボドライブ FD100-50-IPM

単相三相ブラシレス

製品概要
FD100-50-IPMは、IMPACT™アーキテクチャを採用したFlexPro® FE100-50-IPMサーボドライブ用のサーボドライブと開発ボードのアセンブリです。標準コネクタによりコントローラ、モーター、電源、フィードバックの接続を簡素化します。プロトタイピング用に設計されており、量産や産業用途でも使用可能です。

制御 / コマンド

• ±10 V アナログ
• Step & Direction (5V)
• エンコーダ追従
• インデクシング
• ジョギング
• ネットワーク経由
• シーケンシング

主要フィードバック

• BiSS C-Mode
• EnDat® 2.2
• ホールセンサ
• インクリメンタルエンコーダ
• タコメータ（±10 VDC）

動作モード

• プロファイルモード
• 電流制御
• 位置制御
• 速度制御

モーター種別

• 三相（ブラシレス）
• 単相（ブラシ付き）
• ステッパー

製品ダウンロード & ソフトウェア（タイトルのみ）

• FD100-50-IPM Datasheet
• FlexPro® PCB Mount HW Installation Manual
• Ethernet/IP Communication Manual (FlexPro)
• FlexPro® Ethernet/IP EDS and Add-On Files
• FlexPro EtherNet/IP Add-On Instructions
• FlexPro Wiring Recommendations
• ACE™ Software (configuration software for FlexPro™ digital servo drives)
• ACE™ User Manual
• ACE™ Quick Start Guide
• ACE™ Release Notes
• Multiple Application Notes (App Note 003, 023, 027, 028, 030, 034, 035, 037, 040, 041, 050, 062, etc.)
• 解説ビデオ（例：適切な配線手順）

技術仕様 / スペック

• フォームファクタ：開発ボード
• ファミリ：FlexPro
• 製品ステータス：アクティブ
• 定格連続電流 (A)：50
• ピーク電流 (A)：100
• DC 電源電圧 (VDC)：20 - 90
• AC 電源電圧 (VAC)：-
• ネットワーク通信：Ethernet/IP
• 機能安全：Safe Torque Off (STO)
• サイズ (mm)：133.4 x 127.0 x 19.0
• 重量 (g)：283.5
