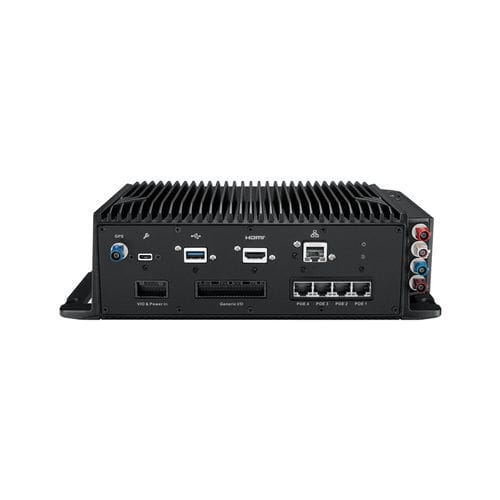

EDGEPC TREK-50N-G0PLXF-10

エッジAI組み込み車載

製品概要
車両および過酷な環境向けNVIDIA® Jetson Orin™ NX Edge AIコンピュータ

• 12V/24V認定車両電源（E-Mark、ISO-7637-2）
• 4ch PoEポートまたは4ch GMSL2ポート入力
• IP67、5M3（100g/6ms衝撃、3 Grms振動）、および-20〜70°Cのファンレス動作を備えた堅牢なプラットフォーム
• モジュラーデザインは自動車用イーサネット、RF通信技術をサポート
• TREKディスプレイとのワンケーブル接続

仕様
プロセッサ（Via Orin NX）
CPU：NVIDIA® Jetson Orin™ NX 8GB：6コアArm® Cortex®-A78AE
GPU：1,024コアNVIDIA AmpereアーキテクチャGPU、32 Tensorコア
メモリ：NVIDIA® Jetson Orin™ NX 8GB：8GB 128-bit LPDDR5 102.4GB/s

I/O
VIO2.0（VIOケーブル経由）：1 x イグニッションおよび電源入力、1 x J1708（J1587をサポート）、2 x CANFD；CANbus、J1939、OBD-II/ISO-15765仕様に準拠
汎用I/O 2.0（汎用I/Oケーブル経由）：2 x 4線RS-232/RS-485（デフォルトRS232 + 485）、6 x 絶縁DI（乾/湿）、4 x 絶縁DO、1 x ラインアウト、1 x マイクイン
標準I/O：1 x システムリカバリ用USB Type-C、1 x USB3.0タイプA、1 x RJ45 Giga LAN

I/O（Via Orin NX）
PoE：10/100 Base-T(X) PoE用4 x RJ-45、802.3af/at準拠。すべてのカメラ/デバイスで共有される出力電力は30Wに制限

開発ツール（Via Orin NX）
SDK：JetPack 6.1

オペレーティングシステム（Via Orin NX）
Linux：Ubuntu 22.04/ JetPack 6.1

RF（RF拡張経由のWLAN/WWAN）
WLAN/Bluetooth：SparkLAN 802.11a/b/g/n/ac Wi-Fi 5 + Bluetooth V5.0コンボモジュール用フルサイズmini PCIe（PCIe/USB 2.0）1 x；オプションの高出力Wi-Fiモジュール、802.11a/b/g/n/ac/ax Wi-Fi 6 + Bluetooth V5.0コンボモジュール用M.2 2230（A+E Key）1 x
WWAN：4Gモジュール（LTE Cat-4、HSPA+、GSM/GPRS/EDGE）用フルサイズmini PCIe（USB 2.0）1 x、カバー付き外部アクセス可能なmini SIMカードソケット1 x、組み込みSIM（リクエストに応じて利用可能）1 x、4G/5Gモジュール用M.2 3042/3052（B key、USB 3.0）1 x
GPS：内蔵u-blox NEO-M9L（ADR）、GPS管理（MRM SDK経由）
アンテナ：1 x GPS（Cコード）用5 x FAKRAコネクタ、2 x Wi-Fi + Bluetooth（I/Zコード）、2 x WWAN/LTE（D/Lコード）Wi-Fi/WWAN MIMOサポート

電源供給
入力電圧：12/24 V車両電源（ISO 7637-2およびSAE J1113準拠）
インテリジェント車両電源管理（iVPM 2.0）：システム電源オン/オフ/ハイバネーション管理（プログラム可能なイグニッションオン/オフ/遅延）、PoE電源全体/オン/オフ管理（MRM SDK経由）、ウェイクアップイベントをサポート：アラームでのウェイクアップ（RTC）、コール/SMSでのウェイクアップ、Gセンサーでのウェイクアップ、システム電源保護（車両バッテリー低電圧保護）、システム監視と診断

環境
衝撃/振動：MIL-STD-810H、EN60721-3-5（5M3：衝撃100G 6ms、ランダム振動3Grms）
EMC：CE、FCC、RCM
車両規制：E-Mark（E13）、SAE J1455、ISO 7637-2、SAE J1113
RF規制：CE（RED）、FCC ID、IC ID
動作温度：-20〜70°C（Orin NX 8G/16G 10W）、エアフローなし；-20〜60°C（Orin NX 8G/16G MAXN）、エアフローなし
保管温度：-40〜85°C

環境
安全性：UL、CB

技術的特徴/仕様

• モデル：TREK-50N-G0PLXF-10
• プロセッサ：NVIDIA® Jetson Orin™ NX 8GB、6コアArm® Cortex®-A78AE
• GPU：1,024コアNVIDIA AmpereアーキテクチャGPU、32 Tensorコア
• メモリ：8GB 128-bit LPDDR5 102.4GB/s
• 電源：12/24 V車両電源（ISO 7637-2およびSAE J1113準拠）
• オペレーティングシステム：Ubuntu 22.04/ JetPack 6.1
• 動作温度：-20〜70°C（Orin NX 8G/16G 10W）、-20〜60°C（Orin NX 8G/16G MAXN）
• 保管温度：-40〜85°C
• 認証：E-Mark（E13）、CE、FCC、RCM、UL、CB
• 衝撃/振動：MIL-STD-810H、EN60721-3-5（5M3：衝撃100G 6ms、ランダム振動3Grms）
• RF：5 x FAKRAコネクタ、Wi-Fi/WWAN MIMOサポート
• PoE：10/100 Base-T(X) PoE用4 x RJ-45、802.3af/at準拠、30W共有
• CAN：2 x CANFD；CANbus、J1939、OBD-II/ISO-15765仕様に準拠
• USB：システムリカバリ用USB Type-C 1 x、USB3.0タイプA 1 x
• LAN：RJ45 Giga LAN 1 x
• シリアル：4線RS-232/RS-485 2 x
• デジタルI/O：絶縁DI 6 x、絶縁DO 4 x
• オーディオ：ラインアウト1 x、マイクイン1 x
• GPS：内蔵u-blox NEO-M9L（ADR）
