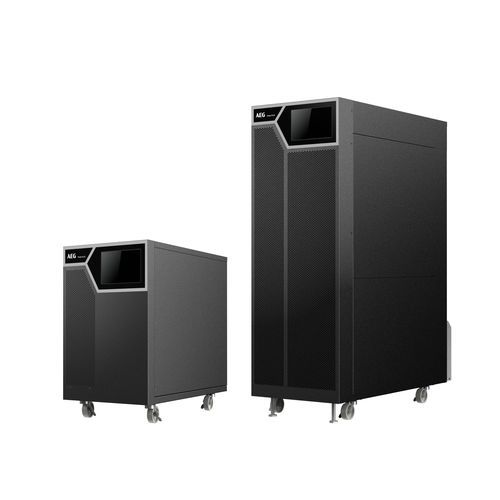

ダブル コンバージョン方式無停電電源装置 Protect Plus S400

三相リチウムVRLA

概要
Protect Plus S400 は、コンパクトなフットプリントと柔軟な構成を提供する無トランス方式のオンラインUPSです。フルIGBT二重変換技術（VFI-SS-11）を採用し、入力THDiが低く入力力率がほぼ1となります。ECOモードでの効率は > 99% に達します。Protect Plus S400 は、電力品質、消費効率、可用性、設置／保守スペースが重要な、重要設備向けに設計されています。高いバッテリー充電能力とコンパクトな設計を組み合わせ、敏感な負荷を保護します。

利点

• 主要コンポーネントへフロントアクセス可能で、設置・運用・保守が容易。並列拡張も簡単
• 出力力率は1（ユニティ）：1 kVA = 1 kW
• 大容量充電器により、適切なバッテリー構成で長時間のバックアップが可能
• 設置スペース、配線、保護機器の削減および電力管理の最適化
• ユーザーフレンドリーなHMI表示による完全な制御とパラメータ設定

特長

• 無トランスのフルIGBTアーキテクチャ
• 分類 VFI-SS-11
• 出力力率最大1
• AC/AC効率 > 95%（VFI）、VFD（ECO）モードで > 99%
• 柔軟なバッテリーソリューション：VRLAおよびリチウム*
• 高いMTBFと低いMTTR
• 最大4台までの並列運転
• 最適化されたバッテリーマネジメント
• 周波数変換器オプション
• 豊富なオプション群

主要仕様
容量: 20-80 kVA
入力相: 3PH+N+G
入力電圧: 380 / 400 / 415 V
出力相: 3PH+N
出力電圧: 380 / 400 / 415 V

アクセサリー

• 機械系: 20-40K用IP21アクセサリ; 60-80K用IP21アクセサリ
• 通信系: AEG Network Card; S400 ModBus Card; S400 Relay Card; S400 バッテリー温度センサー

技術仕様

• 容量: 20 - 80 kVA
• 入力相: 3PH + N + G
• 入力電圧（定格）: 380 / 400 / 415 V
• 出力相: 3PH + N
• 出力電圧（定格）: 380 / 400 / 415 V
• 定格出力（kVA / kW）: 20/20, 30/30, 40/40, 60/60, 80/80
• 外形寸法（W x D x H mm）: 20 kVA = 330 x 700 x 525 mm; 30 kVA および 40 kVA = 330 x 772 x 977 mm; 60 kVA および 80 kVA = 330 x 772 x 977 mm
• 質量（kg）: 20 kVA = 45 kg; 30 kVA = 48 kg; 40 kVA = 48 kg; 60 kVA = 96 kg; 80 kVA = 96 kg
• 電圧範囲（V）（相-中性 / 相-相）: 116 ÷ 190 / 200 ÷ 329 @ 50% 負荷; 190 ÷ 276 / 329 ÷ 478 @ 100% 負荷
• 定格バイパス入力電圧: 230 V（相-中性） / 400 V（相-相）
• 周波数: 50 / 60 Hz
