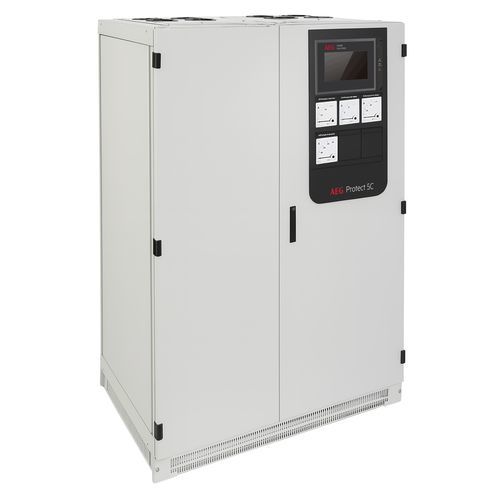

オンライン無停電電源装置 Protect 5C

ダブル コンバージョン方式単相三相

製品概要
Protect 5Cシリーズは、重要な産業・商用設備向けに連続して安定した電源を供給するオンライン双変換方式のUPSです。DSPベースのデジタル制御と複数の通信オプションにより、電源環境が悪い条件下でも安定した運転と遠隔監視が可能です。

ハイライト

• 産業対応：過酷な設置環境および連続運転を想定した設計。
• 柔軟な構成：保守性に優れ、迅速なメンテナンスが可能。
• デジタルインテリジェント制御：DSP制御と複数の通信インターフェースで遠隔監視に対応。
• 保護等級：標準IP20、排塵・耐水向けにIP43までのオプション。
• 出力オプション：3相380/400/415 VACまたは単相220/230/240 VAC。

利点

• 厳しい電源環境に適合
• 高い短絡耐性
• モジュラーで柔軟な容量拡張
• 高い過負荷耐性
• 直感的な操作・監視
• インテリジェントなバッテリ管理による長寿命化

特長

• 出力力率 0.9
• 最新のDSP制御技術
• 低騒音設計
• 非常に高速な動的応答
• 出力短絡保護設計
• 大画面カラータッチスクリーンの多言語HMI
• 複数の通信方式：Modbus RTU/TCP、SNMP（オプション）、IEC61850（オプション）
• 容量並列拡張が容易
• 効率的な放熱ダクト
• 入出力のガルバニック絶縁
• 専用の保護回路基板設計
• インテリジェントなバッテリ管理システム
• 鉛蓄電池、Ni‑Cd、Li‑ion、SMC等、複数のバッテリ技術と電圧に対応

技術仕様

• 型番: Protect 5C
• 容量 / 定格出力: 10 – 200 kVA
• 入力（整流器）定格交流電圧: 3 x 400 V (3 x 380 V, 3 x 415 V; 要望により他仕様可)
• 出力: 380/400/415 VAC 3相 または 220/230/240 VAC 単相
• DC電圧（整流器定格）: 108 V, 216 V, 384 V
• 整流器タイプ: 6-pulse（標準）/ 12-pulse（オプション）
• インバータDC入力範囲: 108 V (86–140 V); 216 V (170–279 V); 384 V (307–499 V)
• インバータ定格交流電圧 @3相: 3 x 400 V (3 x 380 V, 3 x 415 V; 他仕様可)
• インバータ定格交流電圧 @単相: 220 V / 230 V / 240 V (他仕様可)
• 出力電圧静的追従: < ±1%
• 出力電圧動的追従: < ±3%
• 回復時間: ≤ 20 ms
• 定格負荷時力率: 0.9
• 過負荷性能: 150% で 1 分; 125% で 10 分
• 保護等級: IP20（オプションでIP43まで）
• 動作温度: -10°C～40°C（デレーティング無し）
• HMI: 7" カラー液晶タッチスクリーン; 状態/アラーム用LED x3
• 通信 / プロトコル: Modbus RTU, Modbus TCP/IP（オプション）, SNMP（オプション）, IEC61850（オプション）
• 対応バッテリ技術: 鉛蓄電池、Ni‑Cd、Li‑ion、SMC（複数電圧）
