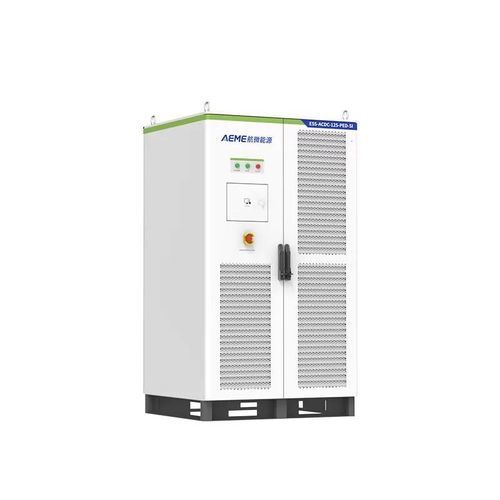

コンパクトエネルギー貯蔵システム ESS-ACDC-125-PED-SI

オフグリッド三相空冷式

製品概要
ESS-ACDC-125-PED-SIは、太陽光（PV）・蓄電・ディーゼルを統合するパワーコンバージョンシステムで、PVインバータ機能、バッテリー蓄電コンバータ、オプションのディーゼル発電機インターフェースを1台で提供します。産業用マイクログリッドや重要負荷向けに設計され、PV優先消費、ピークカット、谷間埋め、マルチソースのハイブリッド供給、および系統／オフグリッド間の高速切替による連続電源確保をサポートします。

主な特徴

• 柔軟な設置：一体型キャビネット設計で並列設置が可能、スペース効率の高い導入が可能です。
• デジタル管理：タッチスクリーンと通信インターフェースを備えたインテリジェントな制御・監視によりライフサイクルでの運用管理が可能です。
• 並列拡張可能：オフグリッド時は最大4台、系統連系時は最大8台の並列運転に対応しモジュール拡張が可能です。
• 高い変換性能：コンパクトな設置面積と高効率なPCSによりシステムの発電収益を最大化します。
• オプションインターフェース：ディーゼル発電機連携、PV MPPT入力（1または4チャネル）、STS対応など。

技術仕様

• 型番：ESS-ACDC-125-PED-SI
• 見かけ上の電力：110 kVA
• 定格出力：100 kW
• 定格交流電圧：400 V
• 交流電圧範囲（系統）：360 V - 440 V；オフライン：400 V ±5%
• 定格周波数：50/60 Hz
• 高調波電流（AC）：<3% (THDi) / THDu ≤5%
• 力率：0.9 before - 0.9 after
• 交流形式：3W+N+PE
• 出力電流（オフライン）：152 A
• 過負荷能力：110% 10分 / 120% 1分
• 直流入力（バッテリー）：電圧範囲 680 V - 900 V；定格電流 150 A
• 太陽光（オプション）：開放回路電圧最大 950 VDC；MPPT電圧範囲 200 V - 900 VDC；MPPTチャネル 1 または 4；PV出力オプション 60 / 120 / 240 kW
• ディーゼル発電機接続（オプション）：交流入力 260 Vac - 530 Vac (3L+PE)；周波数 45 Hz - 65 Hz；入力力率 ≥0.99；定格負荷効率 >95%；入力THD <5%；出力オプション 40 kW / 80 kW
• STS（オプション）：定格 200 kW；交流電圧 400 V/230 V (-20%~15%)；周波数 50/60 Hz (±5 Hz)；最大AC出力 220 kVA；最大電流 330 A
• 騒音：≤75 dB(A)@1m
• 動作温度：-20°C～+45°C
• 冷却方式：インテリジェント空冷
• 相対湿度：95%（結露なきこと）
• 高度：2,000 mを超えると出力制限あり
• オンライン／オフライン切替時間：<10 ms (STS)
• 表示／通信：タッチスクリーン、RS485 / LAN；予備 DO/DI

用途と統合

• 産業用マイクログリッド、遠隔産業現場、離島システム。
• 重要機器のバックアップ電源、通信基地局、建設現場など。
• PV、バッテリー蓄電、ディーゼル発電を組み合わせたハイブリッド再エネシステムの中核機器。
• 統合サービス：現地評価、並列拡張設計、ディーゼル/PVの立ち上げ支援。
