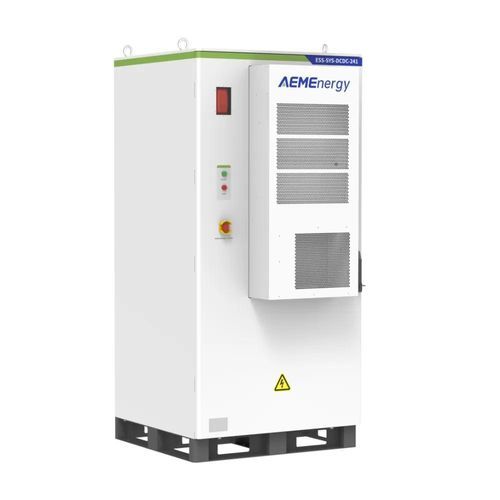

リン酸鉄リチウムエネルギー貯蔵システム ESS-SYS series

空冷式キャビネット型

製品概要
本蓄電用バッテリーキャビネットは、商業・産業向けの定置型エネルギー蓄電用途に設計されたモジュール式の工場統合型システムです。高度なバッテリーマネジメント、知能的な温度制御、および多層の安全システムを組み合わせ、再生可能エネルギーの統合、ピークカット、オフグリッド電源などに信頼できる電力支援を提供します。国際規格に基づく認証を取得しており、幅広い環境適応性と保守の容易さを備えています。

特長

• 柔軟な設置: 組込みラック設計により隣接設置やスケーラブルな拡張に対応。
• 高度な保護: セル監視、BMS障害隔離、能動的な温度管理を含む多層保護。
• 高エネルギー密度: 小さな設置面積で高い蓄電容量を実現し、スペース制約のある現場に適合。
• 0.5P 充放電: 0.5P の充放電をサポートし、バランスの取れた電力供給を実現。
• 電池化学: 長寿命で熱安定性に優れる LiFePO4 セル採用。

技術仕様

• 製品モデル: ESS-SYS-DC-128/257-F | ESS-SYS-DC-64/129-F | ESS-SYS-DC-56/113-F | ESS-SYS-DC-48/96-F | ESS-SYS-DC-40/80-F
• 電池種別: LiFePO4
• サイクル寿命: ≥6000 サイクル（100% DOD、25±2°C、EOL 80%）
• C/D 率: 0.5C / 0.5P @25°C
• 放電深度: 90% DOD
• 定格エネルギー: 257.228 kWh | 129 kWh | 113 kWh | 96 kWh | 80 kWh（0.5P、25±2°C）
• 公称電圧: 819.2V | 409.6V | 358.4V | 307.2V | 256V
• 電圧範囲: 716.8–908.8V | 358.4–454.4V | 313.6–397.6V | 268.8–340.8V | 224–284V
• セルタイプ: LFP 3.2V/314Ah
• バッテリー接続: 1P256S | 1P128S | 1P112S | 1P96S | 1P80S
• PACK 接続方式: 1P16S
• SOE 推定精度: <5%
• 端子間最大温度差: 3.5°C
• 総合効率: 95%（ラウンドトリップ）
• 騒音: <75 dB
• 保護等級: IP55
• 動作温度: -20°C～+55°C
• 湿度: 0–95%（結露しないこと）
• 高度: 4000 m まで（2000 m 以上は出力制限）
• 消火方式: エアロゾル方式
• 温度管理: インテリジェント空冷
• 寸法（W×D×H）: 1150 × 1100 × 2400 mm
• 重量: 2414 kg | 1522 kg | 1408 kg | 1294 kg | 1220 kg
• 耐食等級: C3
• 安全設計: 耐爆設計および爆発逃がし設計
• 通信: RS485、CAN、Ethernet；プロトコル: CAN、Modbus RTU、Modbus TCP

主な用途

• 商業・産業向けのエネルギー貯蔵システム
• 再生可能エネルギーの連系（太陽光、風力）
• ピークシェービングおよび補助サービス
• マイクログリッドおよびオフグリッド電源
• 重要インフラやデータセンターのバックアップ電源

適合性と安全性

• 耐爆設計およびエアロゾル消火による安全運用を想定した設計。
• 国際的な保護および安全基準に適合し、過酷な環境（IP55、耐食 C3）に対応。
• 監視・通信インターフェースによりリモート診断と現場のエネルギー管理システムとの統合が可能。
