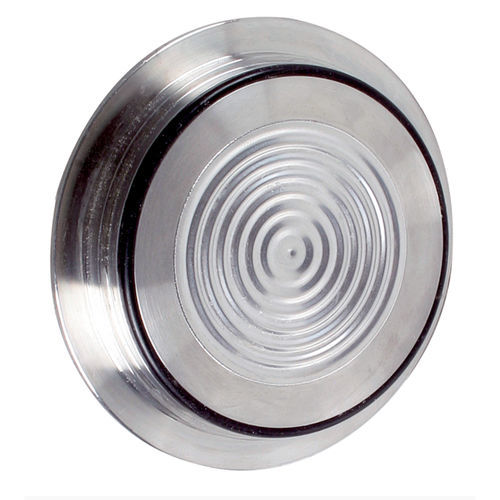

フランジ接続ダイアフラムシール MD 63

液柱計用プロセス食品および飲料産業用

メタルストップによる明確な取り付けと圧入 EHEDG推奨の衛生的デザイン シールの裏側に媒体が侵入しない SIP/CIP対応 アプリケーション ダイアフラムシールMD 63は、配管やタンク内の圧力測定・制御ユニットの無菌プロセス分離用です。ブルドン管圧力計、圧力変換器、圧力スイッチへの取り付けに。デッドスペースのない無菌プロセスでの取り付けに。代表的な用途 プロセスエンジニアリングにおける無菌アプリケーション 製薬産業 バイオテクノロジー 飲料機械 酪農 醸造所 説明 使用されている材料はすべてFDAリスト入りで、EHEDGの衛生設計勧告に準拠しています。ケミカルシールと測定器は溶接されており、分離不可能な一体型、耐衝撃性、耐振動性ユニットとなっています。ケミカルシールはタイプFとタイプNがあり、コンパクトな設計のため、幅広い用途に適しています。 技術データ プロセス接続 ステンレス 316 L タイプF： ハウジングDN25及び1インチ用 N タイプ DN 40-125及び1½"-6 "ハウジング用 呼び取付径 タイプF 50 mm タイプN 68 mm ダイヤフラム ステンレス 316 L 材質（接液部） ステンレススチール316 L、EPDM USPクラスVI、FDAリスト入り 表面粗さ RA ≤ 0.8 µm シール EPDM 機器接続 溶接接続 圧力伝達液体 パラフィンオイル（FM 09）、FDA認定品 圧力範囲 バージョンの概要を参照 公称圧力 PN 25 取り付け可能 ブルドン管圧力計 NG 50, 63, 80, 100, 160 圧力変換器（DMU）
