... 高温プロセス（360℃～450℃） 粘着性や結晶性が無く、腐食性のある気体や液体、腐食環境下での計測 プロセス産業 石油、ガス、化学及び石油化学業界 特徴 全ての共通規格と共通呼び径の選択が可能 特殊材質を御希望される際には、全接液部（ダイアフラムとシール面）にたいして、御希望頂いた材質で製作する事が可能です 一体型フラッシング機構可 製品説明 ダイアフラムシールは、圧力測定器を取扱いの難しい媒体から保護するために使用されます。ダイアフラムは被計測流体から隔絶するのに適した材質から構成されています。 ダイアフラムシールシステム内部の充填液は、圧力を測定機器に液圧で伝達しています。 ダイアフラムシールのデザインや材料など、多数の利用可能な組み合わせによって、ほとんど無制限のアプリケーションの可能性が存在します。 ダイアフラムシール及びダイアフラムシールシステムに関するさらに詳しい情報は、アプリケーション、動作原理、デザインに関して記述しているIN ...

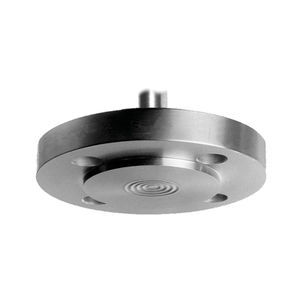

圧力: 400 mbar
... 化学プロセス産業 石油化学産業 腐食性、高粘着性、結晶性もしくは高温の圧力媒体に適しています 小径フランジ接続部 特徴 オープンフランジ、内部溶接されたダイアフラムシール、形に沿ったダイアフラムベッド シール部と固定要素が不要 コンパクトデザイン 製品説明 プロセスコネクション フランジ DN 15, 20, 25、EN 1092-1による シール面 B1 または NPS 1/2インチ、3/4インチ、1インチ、ASME ...

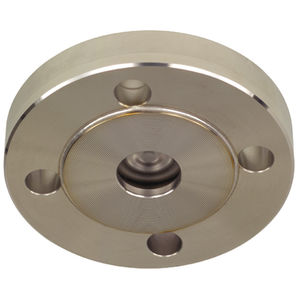

圧力: 10 bar - 250 bar
... 化学プロセス産業 石油化学産業 侵食性、高粘着性、結晶性もしくは高温媒体 特徴 フランジと平面の溶接されたダイヤフラム 全ての共通規格と共通呼び径の選択が可能 特殊材質を御希望される際には、全接液部（ダイヤフラムとシール面）にたいして、御希望頂いた材質で製作する事が可能です 製品説明 イアフラムシールは、圧力測定器を粘性、結晶性、腐食性、高粘性、環境に有害又は有毒な媒体から保護するために使用されます。ダイアフラムは被計測流体から隔絶するのに適した材質から構成されています。したがって、測定器とダイアフラムシールを組み合わせることにより、困難な測定条件でも対応できます。 特定の用途に合うように選択することができるシステム内部の充填液は、圧力を測定機器に液圧で伝達しています。 ダイアフラムシールのデザインや材料など、多数の利用可能な組み合わせによって、ほとんど無制限のアプリケーションの可能性が存在します。プロセス接続のタイプ（フランジ、ねじ込み）および基本的な製造方法は、重要な設計差別化基準です。 ダイアフラムシール及びダイアフラムシールシステムに関するさらに詳しい情報は、アプリケーション、動作原理、デザインに関して記述しているIN ...
... フランジ設計およびオプションのエクステンション付きダイアフラムシール • オプティバーDP 7060差圧トランスミッタへの直接取り付け • フランジ:DN50... 100/2... 4インチ; 最大。 PN63/ASME Cl 300 • 最大 +250°C/+482°F • アグレッシブ、腐食性、粘 性、固化、研磨媒体用の湿潤素材オプティバーDSP 3000は、オプティバーDP 7060差圧トランスミッタに取り付けるための片面ダイヤフラムシールです。 これは、直接チューブ取り付けのためのオプションのエクステンションを備えたフランジ設計を特長としています。 ...
圧力: 20 psi - 6,170 psi
... Ashcroft®の402および403フランジ型全溶接ダイアフラムシールは圧力測定機器を保護します。プロセスとの互換性を確保するために使用され、プロセス媒体が高温、脈動、または機器の接続部を詰まらせる可能性がある場合にも適用されます。リーク経路を最小限に抑える必要があるアプリケーションに最適です。 主な特徴 ダイアフラムと下部ハウジングの材質を幅広く選択可能 全溶接構造 フラッシングポート（タイプ403）により、詰まりやすいプロセス媒体の洗浄/フラッシングが容易 用途 プロセス市場 石油・ガス 製油所 化学・石油化学 上下水道 プロセスアプリケーション 石油・ガス分解 NACE準拠プロセス（サワーガス分離） バイオガスとバイオディーゼル 仕様 フランジ定格（MAWP） ASME ...
圧力: 0 Pa - 34,500,000 Pa
... Rシリーズダイアフラムシールは、取り外し可能なメタルダイアフラムを採用しており、経年変化により必要に応じて交換・修理が可能です。ダイアフラムは上部ハウジングに保持されており、修理や交換が容易です。これにより、シールエレメントの寿命が延び、現場での交換や修理が容易になります。 タイプRはランニングコストが低く、過酷な用途でもシールエレメント全体を交換する必要がありません。 タイプRシリーズダイアフラムシールは2つのボルト部材の間にダイアフラムを保持します。クリーンアウトタイプでは、ダイアフラムはトップリングとミドルリングの間に配置されます。プレーン設計では、ダイアフラムは上部と下部の間に位置します。タイプRシリーズのダイアフラムは、TEFLON®焼付塗装仕上げの一体型ガスケットを採用しています。 また、ビトンOリングが充填液キャビティをシールします。シールエレメントの上部ハウジングは、最大限の動きを可能にし、不適切な取り扱いによる歪みを最小限に抑えるような輪郭になっています。タイプRのシールエレメントの体積置換量は0.07立方インチです。 ...
AMETEK Pressure/アメテック
圧力: 0 bar - 345 bar
... タイプSシリーズのダイアフラムシールは、シールエレメントの上部フランジに永久的に溶接された金属製シールダイアフラムを特徴としています。この設計により、ダイアフラム保持リングが不要となり、通常運転時やシールエレメントのメンテナンス時に流体が漏れるリスクを最小限に抑えます。 これらのシールエレメントは、圧力変化に正確に反応し、ダイアフラムの自由な動きを可能にする輪郭のある上部ハウジングを特徴としています。また、メンテナンス時の不適切な取り扱いによる歪みからシールエレメントを保護します。タイプSシリーズのダイアフラムシールの容積は0.07立方インチです。充填スクリューは全モデルに標準装備されています。 溶接メタルシールは、100°Fで60～2,500 ...
AMETEK Pressure/アメテック
圧力: 150, 300, 600 psi
... タイプSCEシリーズフランジ付ダイアフラムシールは、配管や断熱材がダイアフラムをタンクやプロセス媒体の流路に挿入する必要がある場合に使用されます。 これらのシールはスリップオンフランジを備えており、取り付けと位置合わせが容易です。延長本体は、3 "または4 "のスケジュール40配管に適合するように設計されています。長さは2"、3"、4"、6"、8 "があります。その他の長さおよび直径は、特別注文にて承ります。 SCE モデルのダイアフラムは、延長部に TIG 溶接されています。金属製シール本体とダイアフラムは、低炭素ステンレス鋼316LまたはHASTELLOY® ...
AMETEK Pressure/アメテック
... 当社は、様々な産業用途向けに様々なダイヤフラムシールを提供しています。当社のウェブサイトをご覧いただくか、最新の製品情報をお問い合わせください。 ...
圧力: 0 bar - 40 bar
... DT106サニタリーダイヤフラムシールは、食品、飲料工業、製薬工業で使用されるように設計されています。圧力計、圧力スイッチ、圧力計との組立てが簡単です。 技術データ 機器接続：メネジ1/4"～1/2 "BSPまたはNPT プロセス接続1"、1-1/2"（is02852）、25、32、40、50（DIN32676） 温度制限: -40~+150 材質本体：SS316（標準）、オプション：SS316L、ハステロイC276、その他ご要望に応じます。 膜SS316L（標準）、オプション-ハステロイC276、タンタル、チタン、その他ご要望に応じます。 ...
Golden Mountain Enterprise
圧力: 0 bar - 58.84 bar
... DT-105ダイヤフラムシールは、食品、飲料工業、製薬工業で使用されるように設計されています。圧力計、圧力スイッチ、圧力計との組立てが簡単です。 技術データ 機器接続：メネジ1/4"～1/2 "BSPまたはNPT プロセス接続1"、1-1/2"、2" (sms) 25、32、40、50（DN11851） 温度制限: -40~+150°C 材質：本体-SS316（標準） オプションSS316L、ハステロイC276、その他ご要望に応じます。 膜SS316L（標準） オプションハステロイC276、タンタル、その他ご要望に応じます。 ...
Golden Mountain Enterprise
圧力: 0 bar - 39.23 bar
... DT/VDT116/DTC116ダイヤフラムシールは、パルプ、製紙、廃水処理、プラスチック/化学プロセス産業などの高粘度プロセス媒体で使用されるように設計されています。DT/VDT116/DTC116は圧力計、圧力スイッチ、圧力計との組立てが簡単です。 技術データ 機器接続：メネジ1/4"～1/2 "BSPまたはNPT メンブレンサイズ：圧力計用ø55、ø75、差圧計用ø95 プロセス接続1/2"～3 "フランジ、JIS、ANSI、DIN対応可能 温度制限: -40~+150°C 冷却エレメントまたはキャピラリーライン350°Cまで 圧力範囲最大40kg/cm2まで、テフロンライニングタイプは25kg/cm2まで 最小 ...
Golden Mountain Enterprise
圧力: 160 mbar - 2,500 mbar
... 圧力計、センサー、圧力スイッチの測定コンポーネントを腐食性、ペースト状、凝固した液体から絶縁します。 被測定物の圧力は、ダイアフラム（ステンレス鋼、モネル、インコネル、ハステロイ、タンタル、テフロン）と流体（一般にオイル）を介して測定器に伝達されます。 測定器とそのダイアフラムシールは、作業場で真空充填され、完全なアセンブリを形成します。 特殊なアプリケーション タンク底のレベル測定 加圧エンクロージャー内のレベル測定 衛生的な圧力測定 50℃～+370℃の流体制御 結晶化した製品の測定 ご要望に応じて モネル、ハステロイ、タンタル、チタン、PTFE、PVDF、PVCなどの特殊構造。 PTFEパネル、二重PTFEダイアフラム。 ...
PROTAIS-VIGIL HYDROPNEU TECHNOLOGIC
圧力: 160 mbar - 10,000 mbar
... 圧力計、センサー、圧力スイッチの測定コンポーネントを腐食性、ペースト状、凝固した液体から絶縁します。 被測定物の圧力は、ダイアフラム（ステンレス鋼、モネル、インコネル、ハステロイ、タンタル、テフロン）と流体（一般にオイル）を介して測定器に伝達されます。 測定器とそのダイアフラムシールは、作業場で真空充填され、完全なアセンブリを形成します。 特殊なアプリケーション タンク底のレベル測定 加圧エンクロージャー内のレベル測定 衛生的な圧力測定 50℃～+370℃の流体制御 結晶化した製品の測定 ご要望に応じて モネル、ハステロイ、タンタル、チタン、PTFE、PVDF、PVCなどの特殊構造。 PTFEパネル、二重PTFEダイアフラム。 ...
PROTAIS-VIGIL HYDROPNEU TECHNOLOGIC
圧力: 2.5 bar - 100 bar
... 圧力計、センサー、圧力スイッチの測定コンポーネントを腐食性、ペースト状、凝固した液体から絶縁します。 被測定物の圧力は、ダイアフラム（ステンレス鋼、モネル、インコネル、ハステロイ、タンタル、テフロン）と流体（一般にオイル）を介して測定器に伝達されます。 測定器とそのダイアフラムシールは、作業場で真空充填され、完全なアセンブリを形成します。 特殊なアプリケーション タンク底のレベル測定 加圧エンクロージャー内のレベル測定 衛生的な圧力測定 50℃～+370℃の流体制御 結晶化した製品の測定 ご要望に応じて モネル、ハステロイ、タンタル、チタン、PTFE、PVDF、PVC...による特殊構造 PTFEパネル、二重PTFEダイアフラム ...
PROTAIS-VIGIL HYDROPNEU TECHNOLOGIC
圧力: 800, 140, 100 mbar
... 圧力トランスミッタへの取り付けに適しており、特に低圧用途に適しています。クランプフランジが緩いため、取り付けトルクの誤差がありません。フランジタイプのダイアフラムシールは、腐食性の強い高粘度媒体の測定や、高いプロセス温度の測定に適しています。 テクニカルアータ 直接溶接 直接ねじ込み式 温度デカップラー付き キャピラリー付き ...

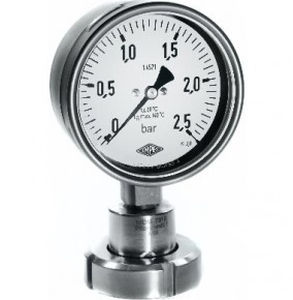

圧力: 0 bar - 1,600 bar
... ダイアフラムシールは圧力計の仕切りで、被測定物が測定系に侵入するのを防ぐためのものです。食品産業における圧力測定では、ダイアフラムシールの使用はほとんど不可欠です。ダイアフラムシールシステムを正しく選択することで、圧力計だけでは解決できないような測定上の問題を解決することが可能です。 アプリケーション KOBOLDメンブレンダイヤフラムシールは、圧力計が測定位置の要求に耐えられない場合に使用されます。ダイアフラムシールは、被測定媒体と分離された透過液の上に被測定圧力を透過させます。伝達された圧力は、圧力計、圧力スイッチ、圧力センサーに影響を与えます。 圧力計、圧力スイッチ、圧力センサーに影響を与えます。ダイアフラムシールは、圧力計に直接または伝送路を使用して間接的に接続することができます。ダイアフラムシールと圧力計は工場で接合され、1つのユニットとなります。組み立てと調整は、極めて精密な作業と長年の経験によって行われます。 アプリケーションの分野 -固形分を多く含む媒体 -結晶化する測定媒体 -重合媒体 -HMh粘度測定媒体 -腐食性測定媒体 -有毒な、環境的に危険な測定された媒体 測定媒体温度 ...

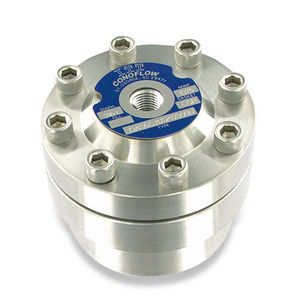

圧力: 5,000, 3,000 psi
... ダイアフラムシールユニットを圧力計に取り付けることは、測定する媒体が高粘度であったり、浮遊物を含んでいたり、ブルドン管を腐食させる可能性がある場合に推奨されます。シールユニットは通常ゲージに直接接続されますが、フレキシブルキャピラリーで接続することもできますので、遠隔地での圧力表示に最適です。 フレキシブルキャピラリーを使用すると、表面またはパネルに取り付けた場所にゲージを容易に取り付けることができます。最大キャピラリーの長さは5メートルです。 圧力は、ダイアフラムシールユニットからブルドン管へ、適切な充填媒体によって伝達されます。この充填媒体の選択は、プロセスおよびプロセス温度との適合性を保証します。極端な温度差のあるプロセスで使用されることが分かっている場合は、注文時にタッピングポイントの温度についてお知らせください。 ダイアフラムシールユニットは、ロートサーモのゲージタイプに直接または遠隔で取り付けることができます：SPG、RPG、DMC、SPGA、タレットゲージ。 タイプAのシールは完全溶接構造で、以下のような用途に最適です。 粘性流体、浮遊物、結晶化した液体を含まないアプリケーションに最適です。 ...
圧力: 1.6 bar
... 頑丈なプラスチック製 多くの化学薬品に対応 廃水用の完璧なソリューション 様々な材質をご用意 用途 ブルドン管圧力計または圧力スイッチへの取り付け用。特に汚染された廃水、肥料、腐食性媒体用。 技術データ プロセス接続 PP、PVCまたはPVDF メネジ G¼ または G½ ダイアフラム EPDM、TFMコーティング 内部 機器接続 メネジ G¼ または G½ PP-GF30 圧力伝達液 グリセリン (FM 03) 圧力範囲 注文表を参照 使用温度範囲 ...
AFRISO-EURO-INDEX
... ダイアフラムシールは、汚染、高温、高粘度、停滞、結晶化、特に腐食性の媒体から圧力測定装置を保護します。この製品はDIN EN 1092-1に従って設計されており、シールストリップタイプB1があります。 オプションでチューブ付き 様々なプロセス接続 オプションでPTFEコーティング 一般技術データ 材質 - ステンレス鋼 充填媒体 - シリコーンオイル, ハロゲンオイル, 植物油 キャピラリーチューブ - 1 m, 1.5 m, 2 m, 3 m, 5 m チューブ長さ - 50 mm、100 ...
... 圧力測定は、熱プロセスが使用される産業において重要な作業です。この作業を行うために、ブルドン管のような様々な機器が採用されていますが、様々な要因が調達測定機器に影響するため、圧力測定が厳しい作業になる場合が数多くあります。そのような時に必要になるのがダイアフラムシールです。ダイアフラムシールは、ケミカルシールと呼ばれることもあり、圧力センサーをプロセス媒体から隔離する必要がある場合に採用されます。 ダイアフラムシールは、潜在的に有害なプロセス物質を圧力ゲージ、トランスミッター、スイッチから遠ざけるために作られた安全機構です。圧力は圧力センサーのインターフェースの代わりにフレキシブルなダイアフラムに加えられ、充填流体によって機器に油圧で伝えられます。ダイアフラムシールアセンブリは、正しく配置され充填されていれば、計器の性能に影響を与えません。 ダイアフラムシールの機能は、圧力測定装置をプロセス媒体から分離することです。ダイアフラムシールは、最も困難な測定操作に頻繁に使用されます。そのような困難な状況の例としては、極端な環境であったり、測定機器とプロセス接続を確立することが困難な場合、測定される媒体が腐食性、厚さ、粘着性、または容易に固化する場合、またはプロセスが化学的に測定機器の材料と適切でない場合などがあります。 ダイアフラムシールの用途 ダイアフラムシールは通常、圧力ゲージや圧力トランスミッターを測定媒体や熱から保護することが重要な状況で利用されます。 ...
Schmierer GmbH

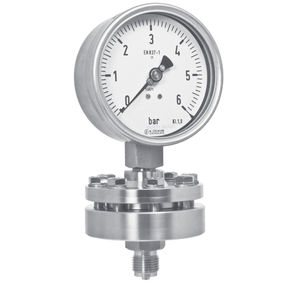

圧力: 0.6 bar - 250 bar
... 使用目的汚染された、高温で粘性のある媒体には、セパレーターとしてケミカルシールが使用されます。 特殊な要件には、特殊素材のシールが使用されます。冷却エレメントとキャピラリーエクステンションは追加アクセサリーです。 上部ボディ：ステンレススチール316 Ti ダイアフラム：ステンレススチール316 L 下部ボディ:亜鉛メッキ炭素鋼、またはステンレス鋼316Ti シールリング:FPM プロセス接続:EN 837-1準拠、G1/2B resp. G 1/2ブッシング、炭素鋼、またはステンレス鋼316Ti リテーナーフランジ:亜鉛メッキ炭素鋼、またはステンレス鋼316Ti ボルト 亜鉛メッキ炭素鋼、代わりにステンレス鋼 ...
Manfred Jünemann Mess- und Regeltechnik GmbH

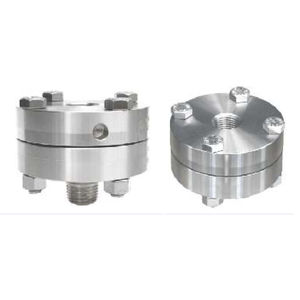

圧力: 0.01 bar - 400 bar
... すべての溶接アセンブリ シリーズ：S11 完全溶接＆コンパクト設計 濡れたパーツ：316Lステンレス鋼 上半身：316Lステンレス鋼 ダイアフラムサイズ：29mm、35mm、51mm ボルト締めアセンブリ シリーズ：S21 濡れたパーツ：316Lステンレス鋼 上半身：316Lステンレススチール 製ディアプラムサイズ：51mm、 最大89mm。 キャピラリー長さ：15M ボルトアセンブリ-（各種オプション） シリーズ：S22 フランジサイズ：98mm、110mm 上半身：304SS（標準時）、316SSまたは316L ...
圧力: 40, 25 bar
Manometer Preiss EMPEO-KBM OHG

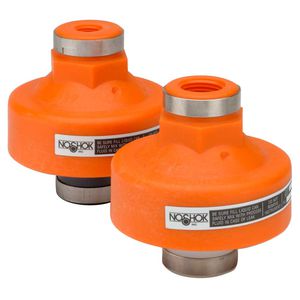

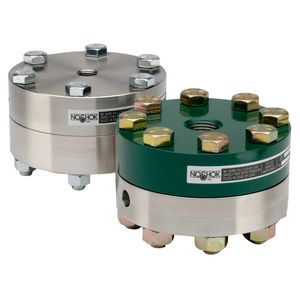

圧力: 0 psi - 5,000 psi

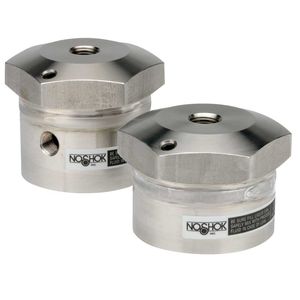

... 高温、腐食性または粘性のあるプロセス媒体から圧力測定器を隔離するように設計されています。 キャピラリ付き圧力計のリモートマウントに使用できます。 O リングシールでフランジ付き金属ハウジングの間にクランプされた交換可能なダイアフラムを利用して、漏れのないユニオンを作成します。 1/4" NPT から 1-1/2" NPT までのプロセス接続サイズ フラッシングポート接続は、シールの湿った部分を洗浄したり、ラインからユニットを取り外さずにプロセスの通気を行うことができるオプションです。 ...
NOSHOK
... 製品説明
ローリングダイアフラム RMG は、加圧側に布補強を施した薄肉で高い柔軟性を持つダイアフラムです。二つの室間に対して可動性のある柔軟な仕切りを形成し、気密のシールを提供します。締め付け面に対して垂直方向のストローク運動が可能です。
利点
- ほぼ一定の固有抵抗
- ダイアフラム高さに対して大きなストローク長
- ストローク中に一定の有効面積
適用分野
- 静的
- 動的
- 片作用
- 両作用
- 直線運動
- 回転運動
- 往復・振動運動
主な用途
プロセス計測・制御技術
材質
エラストマー、必要に応じて加圧側に布補強
技術値
- 圧力：最大
