フランジ接続ダイアフラムシール RMG

シーリング

製品説明

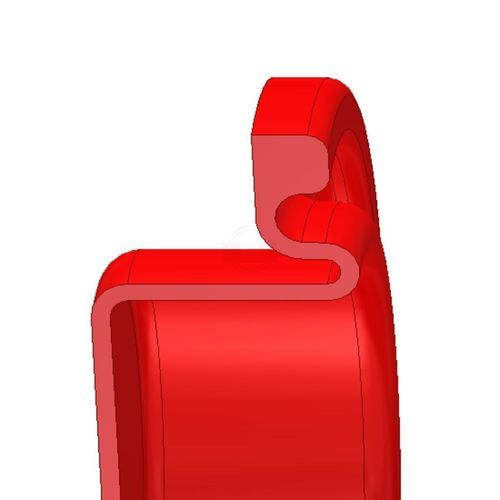

ローリングダイアフラム RMG は、加圧側に布補強を施した薄肉で高い柔軟性を持つダイアフラムです。二つの室間に対して可動性のある柔軟な仕切りを形成し、気密のシールを提供します。締め付け面に対して垂直方向のストローク運動が可能です。

利点

• ほぼ一定の固有抵抗
• ダイアフラム高さに対して大きなストローク長
• ストローク中に一定の有効面積

適用分野

• 静的
• 動的
• 片作用
• 両作用
• 直線運動
• 回転運動
• 往復・振動運動

主な用途
プロセス計測・制御技術

材質
エラストマー、必要に応じて加圧側に布補強

技術値

• 圧力：最大 0.07 MPa
• 温度：-50°C ～ +80°C（材質依存）
• 速度：用途依存

特長／技術仕様

• 構造：加圧側に布補強を持つ薄肉ダイアフラム
• 機能：二つの室の間の気密分離
• 動作：締め付け面に対して垂直なストローク
• 利点：ほぼ一定の固有抵抗；ダイアフラム高さに対して大きなストローク；ストローク中の一定の有効面積
• 典型的な用途：プロセス計測・制御技術
• 分野：静的、動的、片作用、両作用、直線、回転、振動
• 材質：布補強を有するエラストマー（オプション）
• 定格圧力：最大 0.07 MPa
• 使用温度範囲：-50°C ～ +80°C（材質依存）
• 速度：用途および材質に依存
• 注：温度、速度、圧力の最大値は同時に適用されるものではなく、材質および媒体により異なります
