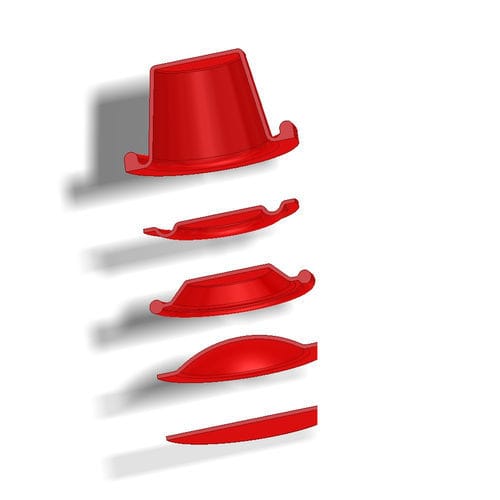

エラストマーメンブレン

防水加工メンブレンポンプ用空気圧用途用

製品概要
エラストマー製ダイヤフラムは、2室間の気密性を確保する柔軟な可動仕切りとして機能するシール要素です。締結面に対して垂直方向のストローク動作が可能です。ダイヤフラムは保守や潤滑を必要とせず、摩耗のない動作と長寿命を特徴とします。薄肉設計はほとんど摩擦がなく、始動トルクがほとんど発生しません。

構造とオプション
ダイヤフラムは単一材構造で製造され、顧客仕様に応じて以下のように変更できます：

• 布補強の有無
• フィルムラミネート
• 金属コア

一般的な材料組み合わせはすべて対応可能で、KTW、FDA、W270に準拠することも可能です。

適用分野

• 静的
• 動的
• 片作用
• 両作用
• 直線運動
• 回転（非作動）
• 往復・振動

主な用途
ポンプ産業、プロセス測定・制御技術、空気圧アクチュエータ

材料
エラストマー、布補強、金属、PTFE

技術仕様

• 材料：エラストマー、布、金属
• 圧力：最大0.07 MPa
• 温度：-50°C〜+120°C（材料に依存）
• 速度：用途に依存

注意
温度、速度、圧力の最大値は同時に適用されるものではありません。値は材料や媒体により変動します。
