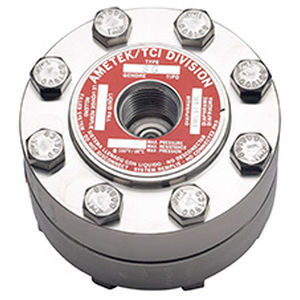

フランジ接続ダイアフラムシール S series

ねじ継ぎ手付液柱計用

タイプSシリーズのダイアフラムシールは、シールエレメントの上部フランジに永久的に溶接された金属製シールダイアフラムを特徴としています。この設計により、ダイアフラム保持リングが不要となり、通常運転時やシールエレメントのメンテナンス時に流体が漏れるリスクを最小限に抑えます。 これらのシールエレメントは、圧力変化に正確に反応し、ダイアフラムの自由な動きを可能にする輪郭のある上部ハウジングを特徴としています。また、メンテナンス時の不適切な取り扱いによる歪みからシールエレメントを保護します。タイプSシリーズのダイアフラムシールの容積は0.07立方インチです。充填スクリューは全モデルに標準装備されています。 溶接メタルシールは、100°Fで60～2,500 psi (38°Cで1～176 bar)のレンジで汎用用途に最適です。オプションで345 bar（5000psi）までのレンジがあります。
