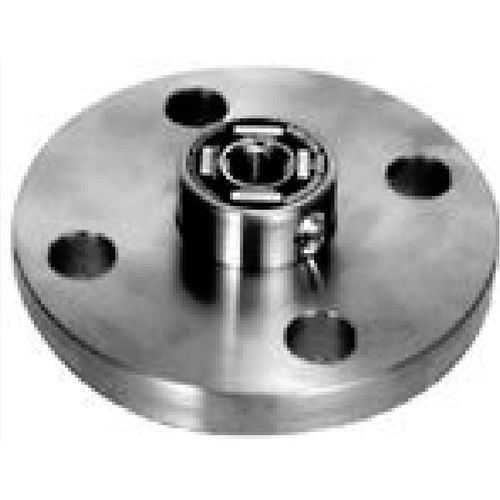

フランジ接続ダイアフラムシール SCW

液柱計用プロセス石油化学

タイプSCEシリーズ フランジ取付型ダイアフラムシールは、配管や断熱材がダイアフラムをタンクやプロセス媒体の流路に挿入する必要がある場合に使用されます。 これらのシールはスリップオンフランジを備えており、取り付けと位置合わせが容易です。延長本体は、3 "または4 "のスケジュール40パイプに適合するように設計されています。長さは2"、3"、4"、6"、8 "があります。その他の長さおよび直径は、特別注文にて承ります。 SCE モデルのダイアフラムは、延長部に TIG 溶接されています。金属製シール本体とダイアフラムは、低炭素ステンレス鋼316LまたはHASTELLOY® C276で提供されます。スリップオンフランジ設計により、取付けとボルト穴の位置合わせが簡単です。標準フランジは亜鉛メッキされた炭素鋼です。特別なご要望があれば、他の材質も可能です。 SCEシリーズにはクラス150、300、600のANSI標準フランジが付属しています。使用圧力はANSIフランジ定格圧力と温度に制限されます。
