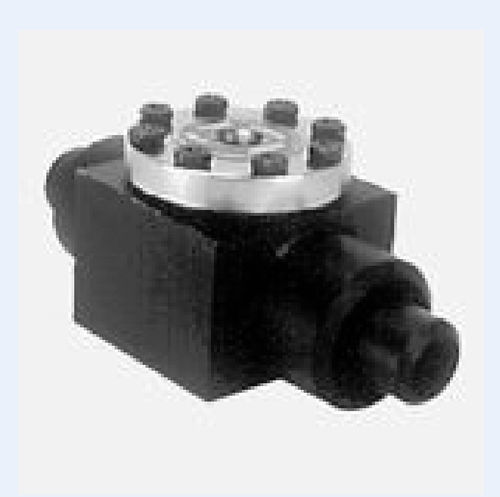

ねじ継ぎ手付ダイアフラムシール S series

液柱計用オンラインプロセス

タイプSMJおよびSNJシリーズダイヤフラムシールは、加熱されたプロセス流体が使用されるジャケット付きパイプラインの圧力測定アプリケーション用に設計されたフロースルータイプのシールです。 これらのダイアフラムシールはスリップオンフランジを備えており、取り付けと位置合わせが容易です。現場での取り付け用にソケット溶接ジャケットコネクションが付属しています。 SMJ型はジャケット付きパイプラインに直接突き合わせ溶接しますが、SNJ型はフランジ付きです。SMJ型とSNJ型のシールは連続運転が可能で、ダイアフラムが機器ハウジングに直接溶接された溶接ダイアフラムシールを採用しています。 ダイアフラムトップの内部は、最大許容たわみ時のダイアフラムの動きに合うように輪郭が付けられています。これにより歪みが最小限に抑えられています。充填スクリューが標準装備されています。 SMJとSNJのジャケットシールは316ELCステンレス製ダイアフラムと露出部があります。その他の材質も製作可能です。 ジャケットパイプ、接続部、フランジはSchedule 40 炭素鋼です。標準シールはANSIクラス150または300フランジ付きです。 SMJの使用圧力はフランジに依存します。SMJシールの定格圧力は、100°Fで1500 psig (38°Cで103 bar)のスケジュール40プロセスパイプ定格に適合しています。
