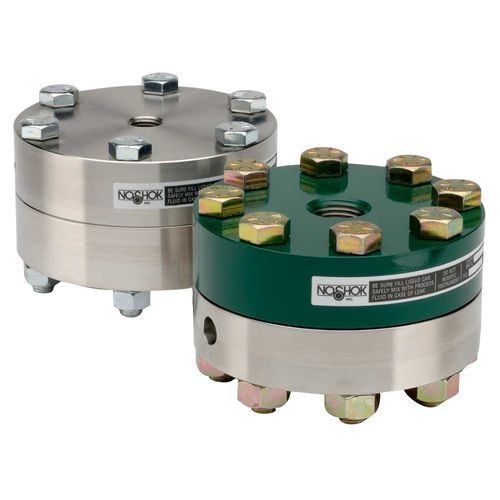

フランジ接続ダイアフラムシール 1 series

液柱計用プロセス

高温、腐食性または粘性のあるプロセス媒体から圧力測定器を隔離するように設計されています。 キャピラリ付き圧力計のリモートマウントに使用できます。 O リングシールでフランジ付き金属ハウジングの間にクランプされた交換可能なダイアフラムを利用して、漏れのないユニオンを作成します。 1/4" NPT から 1-1/2" NPT までのプロセス接続サイズ フラッシングポート接続は、シールの湿った部分を洗浄したり、ラインからユニットを取り外さずにプロセスの通気を行うことができるオプションです。 装置のサイズ、圧力範囲、媒体の組成、周囲温度、動作温度、最大使用圧力を考慮して選択してください。 プロセス温度の上昇には、キャピラリーと冷却エレメントをご利用いただけます。 充填液は、プロセス媒体に適合していなければなりません。すなわち、グリセリンは、塩素、酸素、過酸化物、硝酸などの強力な酸化剤と一緒に揮発する可能性があります。 シールタイプ - 交換可能なダイアフラム付きのねじ込み式。ご要望に応じてフランジ付きもご用意しています。 機器 - タイプ - サイズ - 最小圧力 - 最大圧力 ゲージ - 2-1/2インチ～6インチ - 0 psig～30 psig - 0 psig～2,000 psig (10H～5,000 psig) 変換器 - - - 0 psig～30 psig - 0 psig～2,000 psig (10H～5,000 psig) スイッチ - - - 0 psig～30 psig - 0 psig～2,000 psig (10H～5,000 psig)
