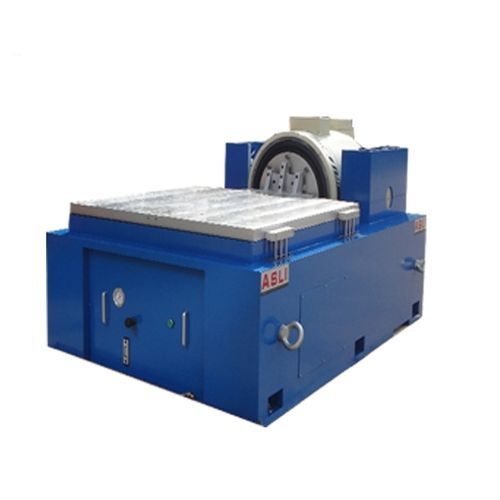

振動試験機 ES series

衝撃不規則振動自動

簡易説明
MIL-STD-810Gは環境試験の手法を規定する規格です。ESシリーズのエレクトロダイナミック振動シェイカーは、輸送および運用時の振動・衝撃プロファイルを再現し、MIL-STD-810Gメソッド514およびIEC/ISO/ASTMの振動規格に対応します。

製品概要
X/Y/Z三軸の正弦波、ワイドバンドランダム、古典的パルスSRS試験に対応するIEC/ISO/ASTM準拠のエレクトロダイナミックシステム。二重磁気回路、直線ガイド付きローラーベアリング、トルニオン絶縁を採用。研究所、認証機関、材料R&Dでの電気機器・産業用部品の試験に適しています。

エレクトロダイナミックシェイカー — 主な仕様

• ES-3 — 定格サイン力: 3,000 N、定格ランダム: 3,000 N、周波数: 3–3,500 Hz、ピークツーピーク変位: 25 mm、最大搭載質量: 100 kg、可動コイル: 3.5 kg、コイル径 Ø150 mm。
• ES-6 / ES-6a — 定格: 6,000 N、周波数: 3–3,500 Hz、変位: 25–51 mm、最大搭載: 180–250 kg、コイル径 Ø230 mm。
• ES-10 — 定格: 10,000 N、周波数: 3–3,000 Hz、変位: 51 mm、最大搭載: 270 kg、コイル径 Ø240 mm。
• ES-20〜ES-60 — 20,000 N〜60,000 N、周波数域はモデルにより3–2,700/2,800/3,000 Hz、最大搭載300–750 kg、コイル径最大 Ø450 mm。
• ES-100 — 定格サイン/ランダム: 100,000 N、周波数: 3–2,500 Hz、変位: 51 mm、最大搭載: 1,000 kg、可動コイル約90 kg、コイル径 Ø450 mm。

水平エクスパンダ — LTシリーズ

• LT0303 — ベンチサイズ 300×300（厚さ22/26/30 mm）、周波数 5–1,000 / 5–1,500 / 5–2,000 Hz、可動部質量 6.6–9.0 kg。
• LT0404 — 400×400（22/26/30 mm）、周波数 5–1,000 / 5–1,400 / 5–2,000 Hz、質量 11.2–16.0 kg。
• LT0505、LT0606、LT0707 — 500×500〜700×700 mm のベンチサイズ、DUTに応じて周波数と質量がスケール。

垂直エクスパンダ — VTシリーズ

• VT300 / VT400 / VT500 / VT600 — 円形ベンチ Ø300–Ø600 mm、最大周波数はモデルにより最大2,000 Hz、重量 10–35 kg。
• VT0303〜VT1212 — 300×300 から 1,200×1,200 mm の角形/円形ベンチオプション、最大周波数はモデルにより350–2,000 Hz。

特徴 → 利点（抜粋）

• 51 mmのピークツーピーク変位 — 大振幅・低周波の衝撃プロファイルを治具の再設計なしに処理可能。
• 最大3,500 Hzの広帯域周波数 — MIL-STD-810Gメソッド514のワイドバンドランダム要求に対応。
• 二重磁気回路設計 — 磁束漏れ低減、コイル温度安定で連続運転に適合。
• クイックマウントVT/LTエクスパンダ — 同一ベンチで垂直・水平試験を切替可能。

対応励振モード

• 定周波数（定常振動）
• スイープ（線形または対数）
• サイン（正弦励振および共振保持）
• ランダム（ワイドバンド）
• ショック（半正弦、台形、ノコギリ波パルス、SRS試験用）

システム構成

• エレクトロダイナミックシェイカー — 空冷アーマチュア。
• パワーアンプ — スイッチ型の低歪出力。
• 振動コントローラ — サイン、ランダム、ショックのためのDSP閉ループ制御。
• ヘッドエクスパンダと治具 — DUTに合わせた標準またはカスタムインターフェースプレート。
• 冷却システム — 連続運転向け低騒音ブロワ。

納品物とサービス（含む）

• 設置・操作マニュアル（配線図、始動チェックリスト含む）。
• 輸出梱包明細と出荷書類。
• 本体、アンプ、コントローラを含む12か月保証。
• Factory Acceptance Test（FAT） — 要求により提供、範囲は見積で確認。
• 生涯リモート技術サポートを提供。

用途

• 研究・大学の実験室
• 第三者試験および認証機関
• 材料R&D企業
• 自動車用電子機器および部品
• 航空宇宙・防衛部品
• バッテリー、電源モジュール、PCB/SMT組立
• 通信機器

技術仕様

• 適合性：IEC、ISO、ASTMの振動プロファイルおよびMIL-STD-810Gメソッド514に対応する設計。
• 定格力範囲（sine/random）：モデルにより3,000 N〜100,000 N。
• 周波数範囲：モデルにより最大3,500 Hz。
• ピークツーピーク変位：選択モデルで最大51 mm。
• 定格加速度：モデルにより最大約1,000 m/s²。
• 最大搭載質量：モデルにより最大1,000 kg（ES-100）。
• LTおよびVTエクスパンダは複数のベンチサイズと周波数帯で提供。
• オプション：図面または3Dモデルに基づくカスタムコイル、治具、インターフェースプレート。
