振動試験用ベンチ ES series

衝撃手動プリント基板

概要
PCB振動試験台は、プリント回路基板（PCB）が稼働時や輸送中に受ける振動を模擬するために設計されています。試験台は通常、マウントベースまたはエキスパンダ（水平または垂直）、振動発生器（電動力式シェーカー）、パワーアンプ、クローズドループ振動コントローラ、および各種サイズのPCBを固定するための治具/インターフェースプレートで構成されます。振動は垂直・水平・回転方向に制御された振幅と周波数で印加でき、実環境を再現して共振点、弱いはんだ接合や部品の不具合を明らかにします。

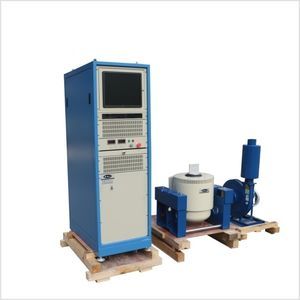

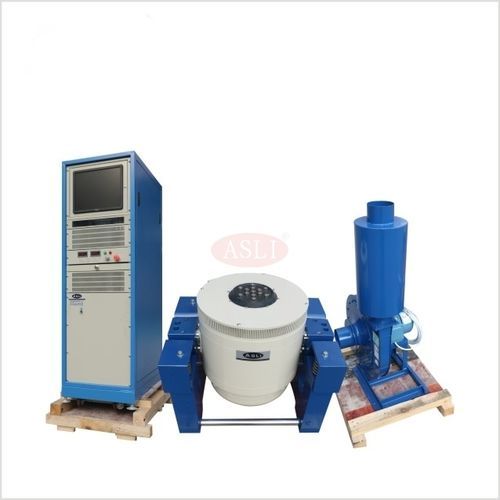

システム構成

• 電動力式シェーカー（空冷、軽量アーマチュア）
• パワーアンプ（スイッチング型、高効率）
• 振動コントローラ（DSPクローズドループ、正弦波・ランダム・衝撃・RSTDモード）
• ヘッドエキスパンダー＆治具（PCBフットプリントに合わせた標準またはカスタムのインターフェースプレート）
• 冷却システム（連続運転対応の低騒音ブロワ）

電動力式シェーカー — 主要パラメータ
Model | 定格正弦力 (N) | 定格ランダム力 (N) | 周波数範囲 (Hz) | 定格加速度 (m/s²) | 定格速度 (m/s) | 定格変位 (p-p) mm | 最大搭載荷重 (kg) | 可動コイル質量 (kg) | 可動コイル寸法 (mm)
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

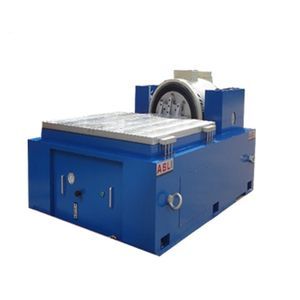

水平エキスパンダー — LTシリーズ
Model | ベンチ寸法 (mm) | 周波数範囲 (Hz) | 可動部重量 (kg)
LT0303 | 300×300×22 | 5-1000 | 6.6
LT0303 | 300×300×26 | 5-1500 | 7.8
LT0303 | 300×300×30 | 5-2000 | 9.0
LT0404 | 400×400×22 | 5-1000 | 11.2
LT0404 | 400×400×26 | 5-1400 | 13.2
LT0404 | 400×400×30 | 5-2000 | 16.0
LT0505 | 500×500×25 | 5-1000 | 19.3
LT0505 | 500×500×30 | 5-1500 | 23.1
LT0505 | 500×500×35 | 5-2000 | 27.0
LT0606 | 600×600×25 | 5-1000 | 27.5
LT0606 | 600×600×30 | 5-1200 | 33.0
LT0606 | 600×600×40 | 5-2000 | 45.0
LT0707 | 700×700×25 | 5-800 | 36.8
LT0707 | 700×700×30 | 5-1000 | 44.2
LT0707 | 700×700×35 | 5-1500 | 52.0

垂直エキスパンダー — VTシリーズ
Model | 重量 (kg) | 最高周波数 (Hz) | ベンチ寸法
VT300 | 10 | 2000 | Φ300
VT400 | 16 | 2000 | Φ400
VT500 | 25 | 1500 | Φ500
VT600 | 35 | 1000 | Φ600
VT0303 | 15 | 2000 | 300×300
VT0404 | 22 | 1500 | 400×400
VT0505 | 30 | 500 | 500×500
VT0606 | 58 | 350 | 600×600
VT0808 | 140 | 350 | 800×800
VT1010 | 180 | 350 | 1000×1000
VT1212 | 250 | 350 | 1200×1200
VT1212 (Round) | 220 | 350 | Φ1200

特徴と試験能力

• 共振や組立不具合を検出するための最高3,500 Hzまでの高精度正弦波・ランダム試験。
• RSTDモードを備えたDSPクローズドループコントローラにより、再現性のある規格準拠波形を生成。
• 小型SMTモジュールから大型バックプレーンまで対応するカスタム治具／インターフェースプレート。
• IEC 60068群やMIL‑STD‑810G Method 514などの一般的な振動規格向けにプリマップされたプロファイル。

納品物（例）

• サンプルプロファイルを含む出荷前受入試験（FAT）報告書
• 輸出用梱包リストおよび設置ガイド
• 継続的なリモート技術サポートアクセス

適用分野と試験対象

• PCBアセンブリ（剛性およびフレックスリジッド）
• SMT部品およびBGAはんだ接合
• 多層PCB、コネクタおよびヘッダ
• 電子制御ユニットおよび大型バックプレーン

技術仕様

• シェーカーの最大周波数範囲：モデルにより最大3–3500 Hz
• 定格正弦/ランダム力：ESシリーズで3 000 N〜100 000 N
• 定格加速度：多くのモデルで最大1000 m/s²
• 定格速度：最大1.8 m/s
• 定格変位（p-p）：大型モデルで最大51 mm
• 最大搭載容量：モデルによって100 kg〜1 000 kg
• 水平エキスパンダー（LTシリーズ）：300×300 mm〜700×700 mmのベンチ寸法、設定により最大2000 Hz
• 垂直エキスパンダー（VTシリーズ）：Φ300〜1200または最大1200×1200 mmの円形/正方形テーブル
• システムにはシェーカー、アンプ、コントローラ、エキスパンダー/治具、冷却システムを含む
