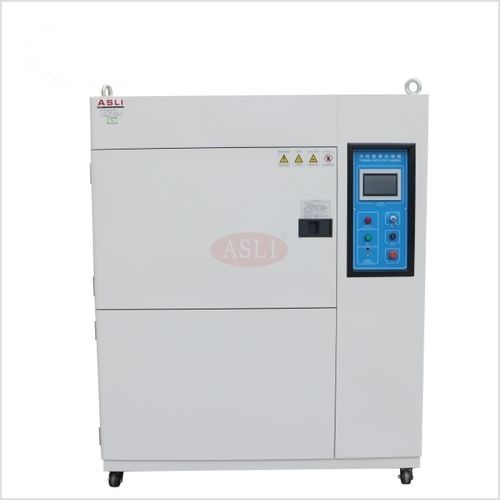

上昇温度用熱衝撃室 TS series

低温高速急速昇降温試験用

概要
TSシリーズ（JEDEC22-A104）は、温度サイクル、急速温度変化、サーマルショックの機能を一体化した試験チャンバーで、半導体、IC、PCBおよび電子アセンブリの信頼性試験に対応します。高温または線形温度変化プロファイル時の湿度制御をオプションで対応可能で、生産ライン／研究室向けに構成を選択できます。

主な機能

• 温度サイクル、急速温度変化、サーマルショックを一台で実行
• 高温や線形変化試験時の湿度制御オプション
• 低温グレード3段（Type A/B/C）と、+200 °Cまでの高温オプション
• タッチスクリーン操作、RS-232 / RS-485によるデータ記録および自動化連携

構成

• 二室方式 — バスケット移送（垂直スタック）：試料バスケットが温室と冷室間を移動し、高速移送と高サイクル処理に対応；バッチ試験や生産スクリーニング向け
• 単室方式 — 試料固定（気流切替）：試料を固定したまま高速で熱/冷気流を切替；ケーブル接続のあるデリケートな試料の機械的ストレスを回避

特徴

• 速度：復帰 ≤ 5 分、切替 ≤ 5 秒（IEC/ENプロファイル対応）
• 対応温度範囲：−65 °Cまでの低温グレード；高温は+200 °Cオプション
• サイクル：最大999サイクル、ステップ最大999時間までプログラム可能
• 制御：グラフ表示のタッチスクリーン；RS-232 / RS-485でログ収集と自動化
• 冷却：二段式冷却（セミハーメチック／ハーメチック）で水冷または空冷選択可
• 運転モード：自動/手動ショックモード

準拠規格

• EN 60068-2-14 / IEC 60068-2-14（温度変化）
• GB/T 2423.22
• MIL-STD-810G / MIL-STD-810F
• ISO 16750-4
• JESD22-A104（Temperature Cycling）および JESD22-A106（Thermal Shock）

納品物とサービス

• 設置・操作マニュアル（配線図・立ち上げチェックリスト含む）
• 輸出梱包リストおよび標準出荷書類
• チャンバー、冷却装置、コントローラをカバーする12か月保証；遠隔技術サポートは生涯提供
• 標準納期：約20営業日；カスタム仕様：30〜40営業日

TSシリーズ — モデル比較

• TS-49（内寸 400×350×350 mm）— 約450 kg
• TS-80（内寸 500×400×400 mm）— 約600 kg
• TS-150（内寸 600×500×500 mm）— 約750 kg
• TS-252（内寸 700×600×600 mm）— 約950 kg
• TS-450（内寸 800×750×750 mm）— 約1200 kg

用途

• 半導体デバイスおよびICの信頼性試験
• PCBおよび電子アセンブリの検証
• 自動車向け電子部品の評価
• 航空宇宙用材料・部品の試験
• 金属、プラスチック、ゴム、複合材料の材料試験
• 研究機関および認証機関での使用

技術仕様

• 温度グレード：Type A −40 °C；Type B −55 °C；Type C −65 °C；高温 +150 °C 標準、+200 °C オプション
• 復帰時間：≤ 5 分；切替時間：≤ 5 秒
• 制御精度 / 均一性：±0.5 °C / ±2 °C
• 内装材：SUS 304；外装：ステンレスまたは塗装冷間圧延鋼板
• 断熱材：高密度・高温耐性フォーム
• 制御方式：PID + SSR + マイクロコンピュータ均衡制御；タッチスクリーン；RS-232/RS-485
• 冷却方式：セミハーメチック／ハーメチック二段式コンプレッサー（水冷／空冷選択）
• 安全機能：ブレーカー、高低圧スイッチ、故障警報、過温・給水不足保護
• 電源：AC 220 V 単相 または AC 380 V 三相
• 保証：12か月；遠隔サポートは生涯提供
