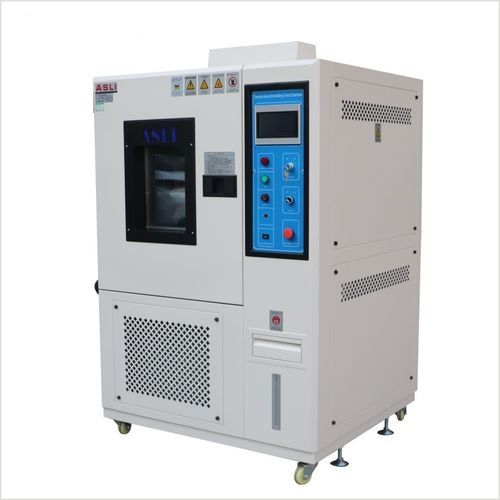

サーモスタットテストチャンバー F-TH series

気候湿度温度

概要 5℃/分～15℃/分の高ストレス。この高速温度（およびオプションの湿度）試験機は、5℃/分以上の急速な温度変化率で試験片に高ストレスを与えることが可能です。 大型の冷凍システムを採用しているため、F-THおよびF-HLモデルでは、-45 °Cから+155 °Cの範囲で（試験片の有無にかかわらず）、5 °C/min以上の温度変化率を実現しています。 計装機器はドアに組み込まれています。制御ユニットは、鮮やかなカラーLCDのインタラクティブタッチスクリーンシステムを採用しており、チャンバーの操作を容易に行えます。 製品ファミリーと見出し 急速温度変化試験チャンバー — F-THシリーズ（モデル：F-TH-150 / 225 / 408 / 800）。3～20 °C/minの急速な直線温度変化が可能。オプションで湿度制御も利用可能。 モデルおよび主要仕様（表） パラメータ | F-TH-150 (A～F) | F-TH-225 (A～F) | F-TH-408 (A～F) | F-TH-800 (A～F) 内寸 W×H×D (mm) | 500 × 600 × 500 | 600 × 750 × 500 | 600 × 850 × 800 | 1000 × 1000 × 800 外形寸法 幅×高さ×奥行 (mm) | 1100 × 1750 × 1600 | 1200 × 1800 × 1700 | 1250 × 1900 × 1900 | 1600 × 2050 × 2150 温度範囲 | −70 °C ～ +150 °C（全モデル） | | | 急激な温度変化の範囲 | −45 °C ～ +85 °C（全モデル） | | | 最大昇温速度 | 完全線形制御時：最大 20 °C/min（全モデル） | | | 昇温／降温速度 | 線形制御：3 ～ 20 °C/min、調整可能 | 非線形制御：3 ～ 30 °C/min、調整可能 湿度範囲（オプション） | 20% ～ 98% R.H. — 除湿機使用時は 10%～98% または 5%～98% が利用可能 表示分解能 | 0.1 °C / 0.1% R.H. 分布均一性 | ± 2.0 °C / ± 3.0% R.H. 制御精度 | ± 0.5 °C / ± 2.5% R.H. 内部および外部材質 | 内箱：SUS 304 ステンレス鋼； 外箱：ステンレス鋼または塗装仕上げの冷間圧延鋼板 断熱材 | 耐熱性・高密度のクロロホルム酸／酢酸エチル発泡断熱材 冷却システム | 水冷式／単段コンプレッサー；冷媒 R23／R404A コンプレッサー | フランス製 Tecumseh ブランド；ドイツ製 Bitzer ブランド 保護装置 | ヒューズレススイッチ；コンプレッサー過負荷保護；冷媒高圧・低圧保護；過湿度・過温度保護；ヒューズ；故障警報システム；水不足警報 オプション付属品 | 操作口付き内扉；浄水器；除湿機；記録計 通信 | RS-232 または RS-485 電源 | AC 380 V 3相 5線式、50/60 Hz 重量（約） | 250 kg / 350 kg / 450 kg / 600 kg（各モデル：150 / 225 / 408 / 800） 制御モードと設定

• リニアモード：3～20 °C/min、完全リニア制御 — 開始から終了まで一定の昇温速度；規格準拠の試験向けに調整可能かつ再現性あり。
• 非線形モード：3～30 °C/min、より高速なピークランプ — プロファイル全体でランプ速度が変化し、加速応力スクリーニングが可能；湿度機能との併用が可能。

主な特長

• 最大20 °C/分のリニアランプ（実用的な高速リニア制御）。
• オプションの湿度制御付き温度制御（20%～98% R.H.；除湿機使用で範囲を拡張可能）。
• 制御精度：温度 ±0.5 °C、湿度 ±2.5% R.H.
• P.I.D. + S.S.R. および自動計算機能を備えた内蔵 BTHC 温度・湿度制御。
• プログラム可能なマルチセグメントサイクリング：最大 100 プログラム × 100 セグメント、1 プログラムあたり最大 999 サイクル。
• 数年間バックアップ可能な電源オフメモリ、設定値/実測値/時刻を表示する輸入 LCD ディスプレイ。
• 高速冷却（空冷または水冷）を実現する、輸入製の完全密閉型コンプレッサーを備えたデュアル冷凍ループ。
• 安定した長期温度測定のための標準DIN PT-100Ωセンサー。
• インターフェース：RS-232 / RS-485およびタイマーリレー出力；インターフェースロックおよびアラーム機能。

対応規格

• IEC 62133-2017（二次電池およびバッテリー）
• UL 1642（リチウム電池）
• UN 38.3 （リチウム電池の輸送）
• IEC 60068-2-14（温度変化）
• GB/T 2423.22（温度変化）
• IEC 60068-2-38 （複合温度・湿度）
• MIL-STD-810（環境試験）
• ISO 16750-4（道路車両 — 気候負荷）

適用分野

• 電子機器およびプリント基板
• 電気機器
• 通信機器
• 計測器および計器
• 自動車部品
• バッテリーおよびエネルギー貯蔵装置の試験
• プラスチック、ゴム、 金属・合金
• 食品・化学材料試験
• 建築材料、医療機器、航空宇宙・防衛分野の信頼性試験

特性／技術仕様

• シリーズ：F-THシリーズ（モデル：F-TH-150、F-TH-225、F-TH-408、F-TH-800）
• 内部容積：150 L、225 L、 408 L、800 L（約）
• 急速温度変化範囲：−45 °C ～ +85 °C（急速変化運転）
• 最大昇温速度：最大20 °C/min（線形制御）； 非線形制御では最大30 °C/min（ピーク値）
• 全温度範囲：−70 °C ～ +150 °C
• オプションの湿度：標準で20%～98% R.H.； 除湿機使用時は10%～98%または5%～98%
• 分解能：0.1 °C / 0.1% R.H.； 制御精度：±0.5 °C / ±2.5% R.H.
• 材質：内側 SUS 304 ステンレス鋼；外側 ステンレスまたは塗装済み冷間圧延鋼板
• 冷凍方式： 水冷式／単段コンプレッサー；冷媒：R23／R404A；輸入コンプレッサー
• 通信：RS-232／RS-485；タイマーリレー出力
• 電源： AC 380 V 3相 5線式、50/60 Hz
• 概算重量：250 kg (150)、350 kg (225)、 450 kg (408), 600 kg (800)
