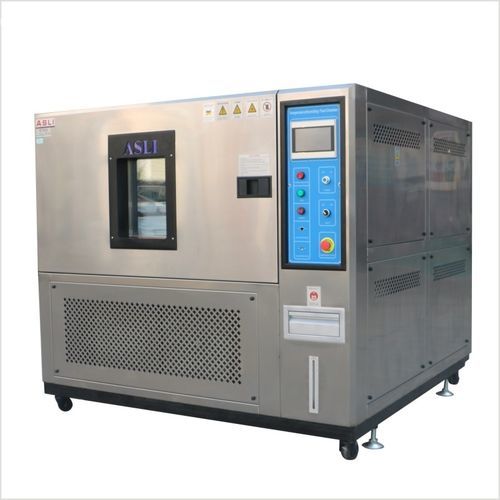

サーモスタットテストチャンバー F-TH series

気候湿度温度

概要
急速温度変化試験チャンバーは、加速された環境試験のために急激な温度遷移を再現します。気流改良と大型コンプレッサーを備えたF-THシリーズは、資格試験や加速ストレススクリーニング、HALT類似の手順に適した快速ランプを実現します。線形／非線形制御モードを選択可能で、湿度制御はオプションです。

製品名 / 型番
F-THシリーズ — F-TH-150 / F-TH-225 / F-TH-408 / F-TH-800（接尾辞 A~F はオプションレベル）。線形ランプ 3–20 °C/min、非線形ピーク最大30 °C/min、湿度制御オプションあり。

認証・保証

• CE認証
• 12か月保証
• 受注生産
• リモートサポート（生涯）
• 製造開始 1988年

モデル比較 — F-THシリーズ
内寸 幅×高×奥行 (mm) | 500×600×500 (150 L) | 600×750×500 (225 L) | 600×850×800 (408 L) | 1000×1000×800 (800 L)
外寸 幅×高×奥行 (mm) | 1100×1750×1600 | 1200×1800×1700 | 1250×1900×1900 | 1600×2050×2150
温度範囲 | −70 °C ～ +150 °C（全モデル）
急速変化範囲 | −45 °C ～ +85 °C（全モデル）
最大ランプ率 | 線形で最大20 °C/min、非線形ピークで最大30 °C/min
表示分解能 | 0.1 °C / 0.1% R.H.
分布均一性 | ±2.0 °C / ±3.0% R.H.
制御精度 | ±0.5 °C / ±2.5% R.H.
質量（概算） | 250 kg / 350 kg / 450 kg / 600 kg（上記モデル順）

構成

• 線形モード: 3–20 °C/min、完全線形制御 — 調整可能な一定傾斜で再現性・比較性のある資格試験サイクルに最適。
• 非線形モード: 3–30 °C/min、可変ランププロファイル — ピーク速度が速く、加速ストレススクリーニングに適応；湿度との併用可。

特長 — システムが提供する価値

• 速度：線形で実用的に最大20 °C/minのランプにより試験時間を短縮しつつプロファイルを維持。
• 適用範囲：広い温度範囲（−70 °C～+150 °C）と湿度オプション（20%–98% R.H.; 10%–98% / 5%–98% は除湿器で拡張可）。
• 精度・均一性：±0.5 °Cの制御精度、±2.0 °Cの分布均一性。
• 柔軟性：4つの標準容量と A~F オプションでカスタム構成に対応。

内蔵機能

• BTHC 温湿度制御（PID + SSR）および自動計算機能。
• プログラム可能なマルチセグメント循環：最大100プログラム、各100セグメント、各プログラム最大999サイクル。
• 停電時メモリとリジューム機能、5年バックアップ。
• 輸入LCD表示は設定値・実測値・時間を同時表示；DIN PT‑100Ω センサー。
• デュアル冷却回路と輸入コンプレッサー；空冷/水冷選択可。
• RS‑232 / RS‑485 通信およびタイマーリレー出力；インターフェースロックと故障アラーム。

規格

• IEC 62133-2017
• UL 1642
• UN 38.3
• IEC 60068-2-14
• GB/T 2423.22
• IEC 60068-2-38
• MIL-STD-810
• ISO 16750-4

用途

• 電子機器 & PCB
• 家電
• 通信機器
• 計測器 & 測定器
• 自動車部品
• 電池 & エネルギー貯蔵
• プラスチック & ゴム
• 金属 & 合金
• 食品 & 化学品
• 建材
• 医療機器
• 航空宇宙 & 防衛

技術仕様

• シリーズ：F-TH（F-TH-150、F-TH-225、F-TH-408、F-TH-800；接尾辞 A~F は設定可能オプション）。
• 内寸（mm）：500×600×500 / 600×750×500 / 600×850×800 / 1000×1000×800。
• 外寸（mm）：1100×1750×1600 / 1200×1800×1700 / 1250×1900×1900 / 1600×2050×2150。
• 温度範囲：−70 °C ～ +150 °C。急速変化：−45 °C ～ +85 °C。
• ランプ率：線形 3–20 °C/min；非線形 最大30 °C/min。
• 湿度（オプション）：20%–98% R.H.；除湿器で 10%–98% または 5%–98%。
• 分解能：0.1 °C / 0.1% R.H.；均一性：±2.0 °C / ±3.0% R.H.；精度：±0.5 °C / ±2.5% R.H.
• 構造：内装 SUS 304；外装 ステンレスまたは塗装冷間圧延鋼板。
• 断熱：高密度・高耐熱フォーム。
• 冷却：水冷または単段コンプレッサー；冷媒 R23 / R404A。
• コンプレッサー：輸入 Tecumseh / Bitzer オプション。
• 保護機能：ヒューズフリースイッチ、コンプレッサー過負荷保護、高低圧保護、過湿/過温保護、故障警報、水不足警告。
• オプション：作業口付き内扉、水質浄化装置、除湿器、記録計。
• 通信：RS‑232 / RS‑485；タイマーリレー出力。
• 電源：AC 380 V、3相、5線、50/60 Hz。
• 質量（概算）：250 kg / 350 kg / 450 kg / 600 kg。
