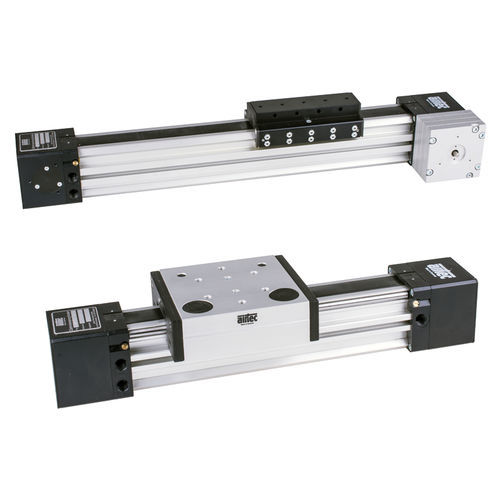

空圧シリンダ ZR series

ロッドレス複動式アルマイト処理されたアルミ製

歯付ベルトシリンダーは、2つのチャンバーを持つ押し出しシリンダーチューブで構成されています。これらは、シリンダーの全長にわたって互いに接続されています。圧力室はPUシールストリップで密閉されています。2つのピストンシールの間には、圧力のかからない空間が作られています。この空間でシールバンドは内側に持ち上げられ、ピストンを通過します。同時に、ドライバー（ピストンブラケット）はスロットを通して外側チャンバーに掴みます。外側チャンバーは長手方向のスロットを囲んでいるので、圧力を受けても膨張しません。その結果、漏れが少なく、曲げ・ねじり剛性に優れています。 曲げ剛性、ねじり剛性が向上します。 外周部ではピストンブラケットが歯付ベルトを把持し、たわみプーリーを介して反対側でテンションロックが行われます。スライド内部では、カバーベルトがスロットから持ち上げられ、テンションロックに接続されています。この原理により、シーリングストリップに汚れが付着するのを防ぎ、過酷な使用条件下でも安心して使用することができます。その力は、歯付きベルトのプーリーを介して、スリップすることなくシャフトに伝達されます。その結果、複数のシリンダーを連結し、同期して動作させることができ、オフセンタの印加力によるトルクを得ることができます。また、エネルギー伝達チェーンを追加することなく、従動軸に取り付けたブレーキ付きシリンダーを提供することもできます。ブレーキとエンコーダを備えたシリンダは、安価な位置決めシステムとして利用できます。スライドまたはローラーガイドはすでにスライドに組み込まれているため、このシリンダを使用すれば完全なリニアドライブが実現できます。 バージョン スライドガイド ヘビーデューティースライドガイド ローラーベアリングガイド
