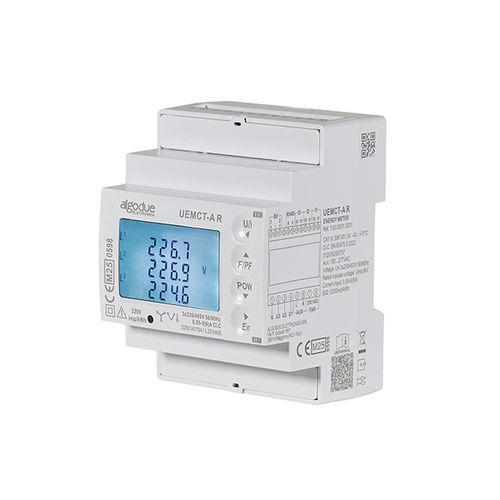

三相電力量計 UEMCT MID

パネル取り付けデジタルRS-485

製品概要: UEMCTは、CT用の三相エネルギーメーターで、70°Cまでの動作が認定されています。標準の1または5 A CTを介した間接測定とPTへの接続をサポートします。メーターはRS485 Modbus RTUまたはM-Bus通信を備えています。すべてのエネルギーと電力に対して4象限での双方向測定を提供します。EN 50470-3（MID）に準拠したクラスCにより、高精度の認定エネルギー会計に適しています。2、3、または4線ネットワークと互換性があり、不均衡な負荷でも信頼性の高い測定を保証します。主要な電気パラメータはディスプレイで表示され、COMポートを介してリモート管理が可能で、オプションのソフトウェアが含まれています。デバイスには、プログラム可能なものと固定されたものの2つのS0出力があり、最大4つの料金管理設定をサポートし、即時読み取りと保護のための計量LEDとシール可能な端子が含まれています。デバイス管理用のオプションのソフトウェアが利用可能です。 - 標準の1または5 A CTを介した間接測定とPTへの接続をサポート - RS485 Modbus RTUまたはM-Bus通信 - すべてのエネルギーと電力に対して4象限での双方向測定 - EN 50470-3（MID）に準拠したクラスC - 2、3、または4線ネットワークと互換性 - 不均衡な負荷でも信頼性の高い測定 - リモート管理用のディスプレイとCOMポート - 2つのS0出力：1つはプログラム可能、1つは固定 - 最大4つの料金管理設定 - 計量LEDとシール可能な端子 - オプションの管理ソフトウェア 技術仕様: - 電源: 電圧: 100…277 VAC - 配線モード: 3相、4線（3電流） 3相、3線（2電流） 1相、2線（1電流） - 電圧と周波数: 定格値: 3×230/400 V 50/60 Hz ±20% - 電流: 始動電流Ist: 0.005 mA 最大電流: Imax: 6 A - 精度: EN 50470-3に準拠したアクティブエネルギークラスC EN 62053-23に準拠したリアクティブエネルギークラス2 - 通信: RS485 Modbus RTU 設定可能な伝送速度範囲: 2.4 – 38.4 kbps M-Bus 設定可能な伝送速度範囲: 600 – 9.6 kbps - S0出力: IEC 62053-31に準拠した2つのパッシブ光絶縁出力: S01: ディスプレイまたはプロトコルを介して完全にプログラム可能で、選択可能なパルス重量0.01/0.1/1/10/100/1000En/imp S02: 固定パルス出力: 3200 imp/kWh - 料金管理: HMIまたは通信プロトコルを介してリモートで管理可能な最大4つの料金 - 環境条件: 動作温度: -40°Cから+70°C 保管温度: -40°Cから+75°C 保護等級: IP51（フロントパネル）/ IP20（端子）
