単相電力量計 UEM4L三相DINレールRS-485
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 三相, 単相
- 取り付け
- DINレール
- その他の特徴
- RS-485, Modbus, Modbus RTU, MID認証, 50 Hz, 内蔵型通信機能付, 60 Hz, 変流器付, 多重配路
- 電圧
最大: 400 V
最少: 230 V
- 一次電流
最大: 1,000 A
最少: 160 A
詳細
製品概要

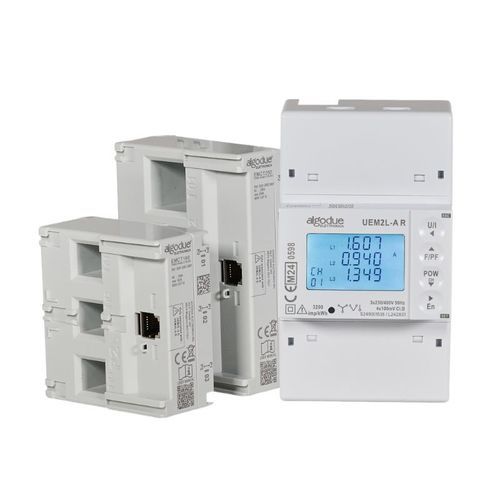

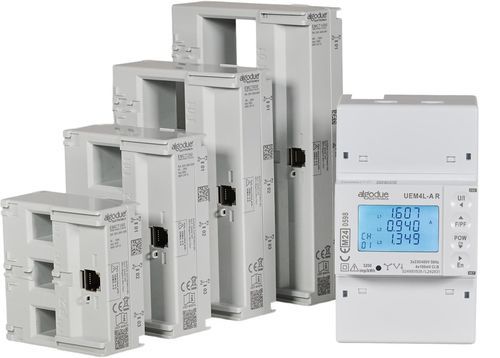

UEM2L-A R および UEM4L-A R は、最大70°Cでの動作が認証された高性能マルチチャンネル電力計で、コンパクトな 4DIN モジュール筐体に収容されています。UEM2L-A R は同時に2つ、UEM4L-A R は同時に4つの独立した三相負荷を計測でき、課金用途に対応する MID 認証（有効電力量 EN 50470-3 クラス B）を取得しています。EMCT シリーズの三相 CT ブロックと組み合わせて使用する設計で、CT ブロックと電力計は RJ12 ケーブルで接続します。COM ポート（RS485 Modbus RTU）によりリモート読み取り・設定が可能で、リモート管理用専用アプリケーションが利用できます。
付属品 / 対応 CT ブロック
バリエーション
NAME | DESCRIPTION | EAN
UEM4L-A R | 最大4チャンネルのマルチチャンネル電力計、MID 認証、EMCT CT ブロック用 RS485 Modbus RTU 通信（CT は別売） | 8058757521028
UEM2L-A R | 最大2チャンネルのマルチチャンネル電力計、MID 認証、EMCT CT ブロック用 RS485 Modbus RTU 通信（CT は別売） | 8058757521011
EMCT-160 | 三相用 CT ブロック、直径 13.5 mm、寸法 71x75x32.8 mm、ピッチ 24.8 mm、定格 160 A、UEM2L-A/UEM4L-A 対応 | 8058757521059
EMCT-250 | 三相用 CT ブロック、直径 21 mm、寸法 78x105x32.8 mm、ピッチ 35 mm、定格 250 A、UEM2L-A/UEM4L-A 対応 | 8058757521066
EMCT-630 | 三相用 CT ブロック、直径 31 mm、寸法 92x135x32.8 mm、ピッチ 45 mm、定格 630 A、UEM2L-A/UEM4L-A 対応 | 8058757521073
EMCT-1000 | 三相用 CT ブロック、直径 41 mm、寸法 106x165x32.8 mm、ピッチ 55 mm、定格 1000 A、UEM2L-A/UEM4L-A 対応 | 8058757521080
RJ12 1 m | EMCT TA モジュールを使用した UEM2L-A R/UEM4L-A R への高速接続用 RJ12 ケーブル、1 m | 8058757521097
RJ12 3 m | RJ12 ケーブル、3 m | 8058757521103
RJ12 5 m | RJ12 ケーブル、5 m | 8058757521110
RJ12 10 m | RJ12 ケーブル、10 m | 8058757521134
ドキュメント
技術仕様
UEM2L-A R および UEM4L-A R は、最大70°Cでの動作が認証された高性能マルチチャンネル電力計で、コンパクトな 4DIN モジュール筐体に収容されています。UEM2L-A R は同時に2つ、UEM4L-A R は同時に4つの独立した三相負荷を計測でき、課金用途に対応する MID 認証（有効電力量 EN 50470-3 クラス B）を取得しています。EMCT シリーズの三相 CT ブロックと組み合わせて使用する設計で、CT ブロックと電力計は RJ12 ケーブルで接続します。COM ポート（RS485 Modbus RTU）によりリモート読み取り・設定が可能で、リモート管理用専用アプリケーションが利用できます。
付属品 / 対応 CT ブロック
- EMCT-160 — 定格 160 A
- EMCT-250 — 定格 250 A
- EMCT-630 — 定格 630 A
- EMCT-1000 — 定格 1000 A
- RJ12 接続ケーブル — 長さ：1 m、3 m、5 m、10 m
バリエーション
NAME | DESCRIPTION | EAN
UEM4L-A R | 最大4チャンネルのマルチチャンネル電力計、MID 認証、EMCT CT ブロック用 RS485 Modbus RTU 通信（CT は別売） | 8058757521028
UEM2L-A R | 最大2チャンネルのマルチチャンネル電力計、MID 認証、EMCT CT ブロック用 RS485 Modbus RTU 通信（CT は別売） | 8058757521011
EMCT-160 | 三相用 CT ブロック、直径 13.5 mm、寸法 71x75x32.8 mm、ピッチ 24.8 mm、定格 160 A、UEM2L-A/UEM4L-A 対応 | 8058757521059
EMCT-250 | 三相用 CT ブロック、直径 21 mm、寸法 78x105x32.8 mm、ピッチ 35 mm、定格 250 A、UEM2L-A/UEM4L-A 対応 | 8058757521066
EMCT-630 | 三相用 CT ブロック、直径 31 mm、寸法 92x135x32.8 mm、ピッチ 45 mm、定格 630 A、UEM2L-A/UEM4L-A 対応 | 8058757521073
EMCT-1000 | 三相用 CT ブロック、直径 41 mm、寸法 106x165x32.8 mm、ピッチ 55 mm、定格 1000 A、UEM2L-A/UEM4L-A 対応 | 8058757521080
RJ12 1 m | EMCT TA モジュールを使用した UEM2L-A R/UEM4L-A R への高速接続用 RJ12 ケーブル、1 m | 8058757521097
RJ12 3 m | RJ12 ケーブル、3 m | 8058757521103
RJ12 5 m | RJ12 ケーブル、5 m | 8058757521110
RJ12 10 m | RJ12 ケーブル、10 m | 8058757521134
ドキュメント
- カタログ
- データシート
- 取扱説明書
- Modbus プロトコル ユーザーマニュアル
技術仕様
- 電源：電圧回路から給電；範囲：定格電圧 ±20%。
- 配線方式：
- 3 相 4 線（3 電流）
- 3 相 3 線（2 電流）
- 1 相 2 線（1 電流）
- 電圧・周波数：定格 3×230/400 V、50/60 Hz。
- 計測能力：機種により、2 または 4 の独立した三相負荷を同時計測。
- 電流（CT ブロック）：
- 160 A：始動電流 (Ist) 0.24 A；最大電流 (Imax) 160 A
- 250 A：Ist 0.4 A；Imax 250 A
- 630 A：Ist 1 A；Imax 630 A
- 1000 A：Ist 1.6 A；Imax 1000 A
- 精度：有効電力量 EN 50470-3 クラス B 準拠；無効電力量 EN 62053-23 クラス 2 準拠。
- 通信：RS485 Modbus RTU；ボーレート設定範囲 2.4–38.4 kbps。
- 環境条件：動作温度 -40 °C ～ +70 °C；保管温度 -40 °C ～ +75 °C。
- 保護等級：IP51（フロント） / IP20（端子）。
- 筐体：コンパクトな 4DIN モジュール形式；70 °C までの動作認証。
- 適合 & 認証：課金用途向け MID 認証；有効電力量は EN 50470-3 クラス B（MID）に準拠。
- 接続性 / 付属品：EMCT CT ブロックとの併用を想定；CT-電力計間の接続用 RJ12 ケーブル；RS485 による遠隔管理用 COM ポート；リモート管理用専用アプリあり。
