ホール効果集積回路電流センサー ACS712 series
PCBDCAC

ホール効果集積回路電流センサー
ホール効果集積回路電流センサー
ホール効果集積回路電流センサー
ホール効果集積回路電流センサー
ホール効果集積回路電流センサー
お気に入りに追加する
商品比較に追加する


特徴

技術
ホール効果
設置
PCB
電気的特性
DC, AC
一次電流

10 A, 20 A, 30 A

詳細

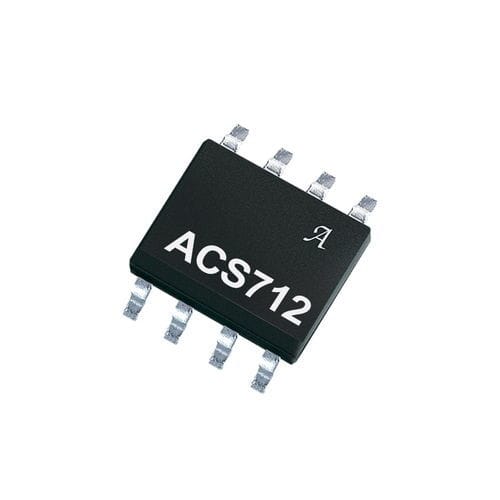

Allegro® ACS712 は、工業、商業、および通信システムにおける AC または DC 電流検出のための経済的で正確なソリューションを提供します。デバイス パッケージにより、お客様は簡単に実装していただけます。代表的な用途には、モータ制御、負荷の検出と管理、スイッチ モード電源、および過渡電流障害保護などがあります。このデバイスは、自動車用途向けではありません。自動車向けのグレード バージョンについては、ACS714 を参照してください。 デバイスは、ダイの表面付近に銅伝導路を備えた正確で低オフセットのリニア ホール センサー回路で構成されています。この銅伝導経路を電流が流れると磁場が生じ、ホール IC によって検出され比例電圧に変換されます。デバイスの精度は、磁気信号がホール トランスデューサに近接することにより最適化されます。低オフセット、チョッパ安定化 BiCMOS ホール IC により正確な比例電圧が実現し、梱包した後で精度のためプログラミングされています。 電流検出に使用する経路である一次銅伝導路 (ピン 1 およびピン 2、ピン 3 およびピン 4) を流れる電流が増えると、デバイスの出力は右上がり (>VIOUT(Q)) になります。通常、この伝導路の内部抵抗は 1.2 mΩ で、低い電力損失が実現します。銅伝導体の厚みにより、デバイスは最大 5 倍の過電流状態に耐えることができます。伝導路の端子は、センサー IC のリード (ピン 5 ~ 8) とは電気的に絶縁されています。これにより、ACS712 電流センサー IC は、光遮断器などの高額な絶縁技術を使用しなくても電気絶縁を必要とする用途に使用できます。 ACS712 は、小型の表面実装 SOIC8 パッケージで提供されています。リードフレームは 100% 曇り錫でめっき加工され、標準的な鉛フリーのプリント基板の組み立て工程に対応しています。内部は、現時点で RoHS 免除のフリップチップ高温鉛含有はんだボールを除き、デバイスは鉛フリーです。デバイスは、工場出荷前に完全に較正されています。
