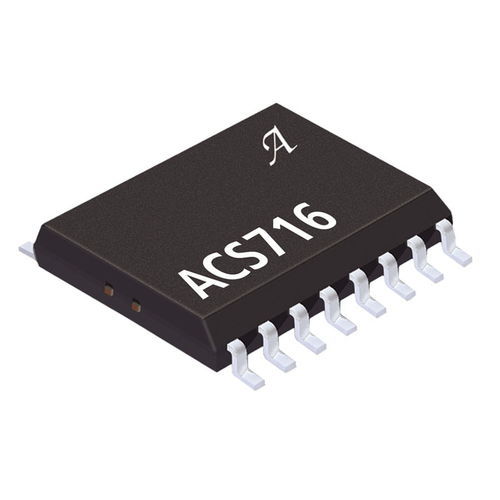

ホール効果集積回路電流センサー ACS716 series

PCBDCAC

Allegro® ACS716 電流センサーは、工業、商業、および通信システムで経済的かつ正確な方法で電流を感知します。デバイスは、省スペースの表面実装パッケージで提供されるため、お客様の用途に簡単に実装できます。 ACS716 は、シリコン ダイ表面近くに銅伝導路を備えた高精度のリニア ホール センサー IC で構成されています。印加した電流は銅伝導路を流れ、ホール センサーのアナログ出力電圧は、印加した電流により生じた磁場を線形追跡します。ACS716 の精度は、測定される電流にホール エレメントが極めて接近しているため、この特許取得済みのパッケージ構成で最大になります。 電流導体の dV/dt と漂遊電場に対する耐性の高さは、Allegro の特許取得済み一体型シールド技術によるもので、ハイサイドで高電圧の用途における出力時低リップルと低オフセット ドリフトを保証します。 過電流入力 (VOC ピン) の電圧により、デバイスの過電流障害の閾値を定義できます。銅伝導路 (IP+ ピンと IP– ピン間) を流れる電流がこのしきい値を超えると、オープン ドレイン過電流障害ピンが低ロジック状態に移行します。ACS716 内部のリニア ホール センサーの工場プログラミングにより、アナログおよびデジタル出力信号で並外れた精度になります。 電流センサーに使用する銅伝導路の内部抵抗は通常 1 mΩ で、電力損失を抑制します。また、電流伝導路は、低電圧センサーの入力と出力から電気的に絶縁されています。このため、光遮断機や他の高額な分離装置を使用せずに、ACS716 センサー シリーズを電気的遮蔽が必要な用途で使用できます。 ACS716 は小さな表面実装型 SOIC16 パッケージで提供されています。リードフレームは 100% 曇り錫でめっき加工され、標準的な鉛フリーのプリント基板の組み立て工程に対応しています。内部は、現時点で RoHS 免除のフリップチップ高温鉛含有はんだボールを除き、デバイスは鉛フリーです。デバイスは、工場出荷前に完全に較正されています。 以下のような用途があります。 モータ制御と保護 負荷管理と過電流検出 電力変換とバッテリ監視/UPS システム
