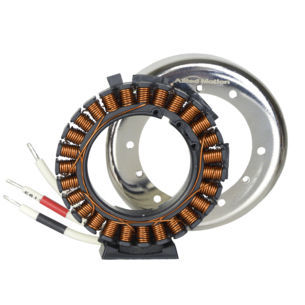

外部ローターモーター KinetiMax HPD KMF083 SeriesブラシレスDC24V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ブラシレス, DC
- 電圧
- 24V, 48V, 36V, 18V, 30V, 60 V, 72 V, 54 V
- 構造
- 永久磁石, コンパクト, フレームレス
- 極数
- 30極
- 応用
- ロボット工学用, 産業用, ポンプ用, 車椅子用, 医療設備用, 真空ポンプ用, 遠心ポンプ用, コンベヤー用, 梱包機用, 農業用, 電動車両用, 医療用, パワーツール用, 油圧用途, 光学機器用, バッテリー駆動システム, ドローン用
- その他の特徴
- 高効率, ハイトルク, 高出力, 高慣性, ダイレクトドライブ
- 出力
231 W, 308 W, 400 W
(0.31 hp, 0.42 hp, 0.54 hp)- アンペア数
最大: 11.9 A
最少: 1.7 A
- トルク
0.58 Nm, 1.13 Nm, 1.63 Nm
(0.427786 ft.lb, 0.833445 ft.lb, 1.202226 ft.lb)- 回転速度
2,150 rpm, 2,600 rpm, 3,800 rpm
(13,508.8484 rad.min-1, 16,336.2818 rad.min-1, 23,876.1042 rad.min-1)- 直径
83 mm
(3.27 in)- 使用温度
160 °C
(320 °F)
詳細
アウターローター・ブラシレスDCモーターは3種類のスタック長を用意
KinetiMax 083 High Power Density (HPD) はアウターロータ・ブラシレス DC モータで、フレームレスのステータ・ロータ部品セットです。3 種類のスタック長から選択できる KinetiMax 062 HPD は、0.70～1.61 Nm の公称出力トルク定格を特長とし、公称動作時の出力電力は 245～345 ワットです。
コンパクトなステータ・ロータセットは、スペースに制約のある用途でモータの全長が重要な場合に理想的なソリューションを提供します。また、KinetiMax 083 HPDモーターは、通常の動作領域で86%以上の効率を実現するため、バッテリー駆動のアプリケーションに最適で、バッテリー充電1回あたりの動作時間を最大化することができます。
当社のKinetiMax 083 HPDモーターは、ステーター内径が51 mmと大きいため、配線がモーター内を通るようになっています。KinetiMax 083 HPDモーターは、高い極数とアウターローター設計により、低コギングトルクと高ピークトルクを実現し、サーボアプリケーションにおけるモーターの挙動を改善します。
特長と利点
- 他の電圧用の巻線選択
- 定格トルク 0.16～6.30 Nm
- 高いトルク対重量比
- 公称作動点付近の広い範囲で81%から91%までの優れた効率性
代表的なアプリケーション
- 無人搬送車（AGV）
- ロボット工学（アーム、ジョイント）
- ハンドヘルド油圧工具
- マテリアルハンドリングシステム
- 医療機器
- ロータリーアクチュエータ
- ジンバル
---
