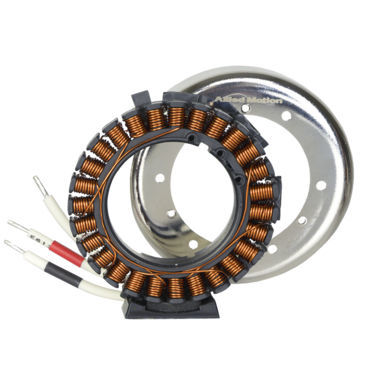

外部ローターモーター KinetiMax HPD KMF109 Series

ブラシレスDC24V

アウターローター・ブラシレスDCモーターは3種類のスタック長を用意 KinetiMax 109 High Power Density (HPD) はアウターロータ・ブラシレス DC モータで、フレームレスのステータ・ロータ部品セットです。3 種類のスタック長から選択できる KinetiMax 109 HPD は、1.83～4.17 Nm の公称出力トルク定格を特長とし、公称動作時の出力電力は 534～767 ワットです。 コンパクトなステータ・ロータセットは、スペースに制約のある用途でモータの全長が重要な場合に理想的なソリューションを提供します。また、KinetiMax 109 HPDモータは、通常の動作領域で89%以上の効率を実現するため、バッテリ駆動アプリケーションに最適で、バッテリ充電1回あたりの動作時間を最大化することができます。 KinetiMax 109 HPD モータは、67.1 mm という大きなステータ内径を備えており、モータ内を配線することができます。KinetiMax 109 HPDモータは、高い極数とアウター・ロータ設計により、低いコギング・トルクと高いピーク・トルクを実現し、サーボ・アプリケーションにおけるモータの挙動を改善します。 特長と利点 - 他の電圧用の巻線選択 - 定格トルク0.16～6.30 Nm - 高いトルク対重量比 - 公称作動点付近の広い範囲で81%から91%までの優れた効率性 代表的なアプリケーション - 無人搬送車（AGV） - ロボット工学（アーム、ジョイント） - ハンドヘルド油圧工具 - マテリアルハンドリングシステム - 医療機器 - ロータリーアクチュエータ - ジンバル
