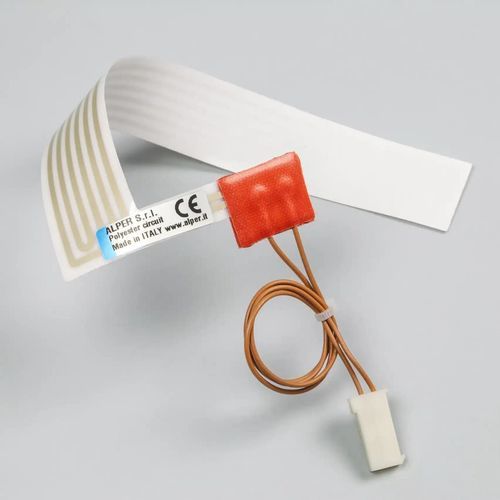

フレキシブルプリント基板

オーダーメイドIoT用途電子機器用

概要
Printed Electronics の工程により、導電性の銀系ペーストを PET（ポリエステル）シートにスクリーン印刷してフレキシブルプリント回路を製造します。ポリエステル基材は柔軟性があり、曲面や不規則な面に回路を追従させつつ電気的連続性を維持できるため、コンパクトな実装や IoT（モノのインターネット）統合に適しています。

主な特長

• Printed Electronics（スクリーン印刷）による PET（ポリエステル）基材上の製造。
• 導体は銀系ペーストにより形成。
• フレキシブル回路は絶縁層で保護され、高い誘電耐力（>3750 V）を確保。
• 各 PTF（Polymer Thick Film）は片面または両面接着加工が可能。
• 必要に応じてコネクタやケーブル終端を実装可能。
• 最小仕上げ厚さ 0.2 mm と非常に薄く、曲げても回路を損なわない構造。
• 複数の技術と組み合わせ可能で、多用途に対応。
• 狭小スペースでの信号・低電流伝送や IoT 組み込みに適合。

技術仕様

• 最大寸法：1000 x 600 mm（カスタム寸法は要問い合わせ）。
• 用途に応じた各種両面粘着剤を選定して接着処理が可能。
• 配線および終端は顧客仕様で製作可能。
• 顧客専用設計に対応。
• 基材温度限界：

  • 最小：-40 °C
  • 最大：90 °C（連続）
  • 最大：100 °C（短時間）
• 絶縁層により高い誘電耐力を確保（>3750 V）。
• 最小仕上げ厚さ：0.2 mm。

注意

• 部品は未完成品として供給されます。最終製品の適合性、表示および組み込みに関する責任は、完成ユニットの製造者にあります。

仕様 / 技術データ

• 製造方法：PET 上へのスクリーン印刷（Printed Electronics）。
• 導体：銀系ペースト／配合。
• 誘電耐力：>3750 V（絶縁層による保護）。
• 最小厚さ：0.2 mm。
• 最大寸法：1000 x 600 mm（カスタマイズ可）。
• 接着：オプション、片面または両面；用途に応じた両面粘着剤の選定。
• 配線およびコネクタ：顧客仕様に応じて構成可能。
• 基材の動作温度範囲：連続 -40 °C～90 °C、短時間最大 100 °C。
• 想定用途：狭小空間での信号・低電流伝送、IoT 組み込みおよび超薄型で柔軟な回路を必要とするその他の用途。
