アルファセンスの空気清浄機には、その性能を最大限に引き出すために低ノイズな電子回路が必要です。私たちは長年にわたり、低ノイズ回路の開発に取り組んできました。
この低ノイズ回路を、より使いやすくするために開発しました。

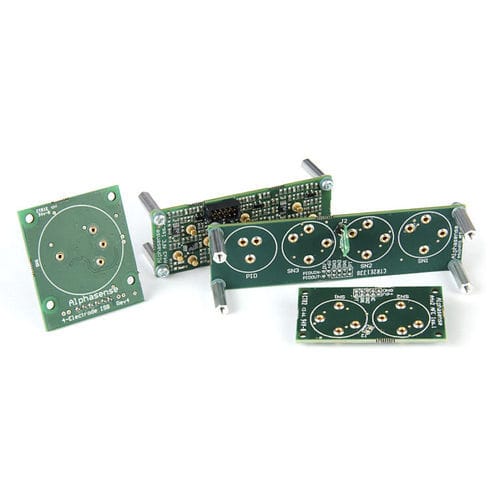

アナログフロントエンド(AFE)回路ファミリーは、A4空気品質センサーと使用するために設計されています。A4センサーとAFEを接続することで
A4センサーとマルチプレックスADCを接続すれば、すぐに大気質データを記録することができます。
AFEの特徴は以下の通りです。
2センサ、-センサ、-センサ+ +PID、4センサのバージョンがあります。AFEはアナログのポテンショスタット回路です。
デジタル回路はありません。
必要な電力1チャンネルあたり650uA。例えば、3センサーのAFEでは、2mAで済みます。
電気化学センサは+と電源が必要だが、負電源はAFEで生成されるため、3.4~4Vの電源で済む。
6.4V(owノイズ)とアナロググランドを供給すればよいのです。
各AFEには、正しい温度補償のために、センターセンサーの横にP1000が設置されています。PH1000の出力はIm/Cですが、室内の
室温はソフトウェアで設定する必要があります。
AFEはユーザーによる調整はできません。
各センサーのオフセット電圧は、校正文書で定義されています(各センサーに2つのオフセット:作用電極オフセットと補助電極オフセット)。
オフセット電圧は校正文書で定義され、ソフトウェアにプログラムされます。
AFEゲインはプリセットされています。校正文書には、各作業電極のmV/ppb校正も記載されており、ソフトウェアにプログラムすることができます。
ソフトウェアにプログラムします。
付属品には、ケーブル(50mmまたは200mmの長さを指定)、校正チェック用のガスフード、取り付け用支柱、シール用ガスケット、ハードウェアが含まれます。
ハードウェアに簡単に取り付けることができます。
---
