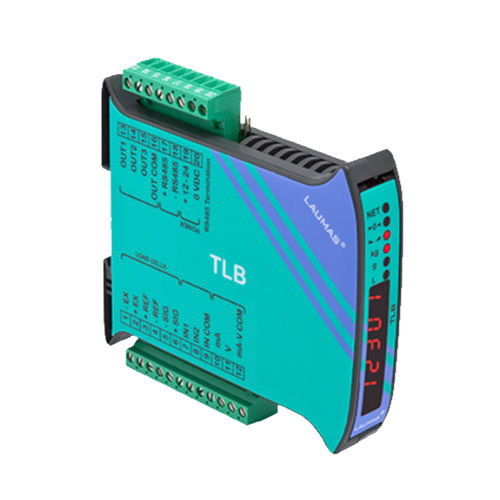

TLBデジタル
アンプについて、バックパネルに適したOmega/DINレール取り付け用ウエイトアンプとインジケーター、省スペースの垂直形状。
主な特徴 TLB
• 6桁の半数字ディスプレイ(高さ8mm)、7セグメントLED
• 4つのボタン
• 寸法:25 x 115 x 120 mm
この機器には、RS485シリアルポートとアナログ出力が装備されています:
• 接続するためのRS485:
•-PC/PLC最大32個の機器(ライン付き最大99個)リピーター) ASCII Laumas プロトコル (W60000 と互換性) または ModBus RTU プロトコル
•-リモートディスプレイ
• 光絶縁アナログ出力 16 ビット:0... 20 mA; 4... 20 mA (最大 300 オーム); 0... 10 V; 0... 5 V; ±10 V; ±5 V (最小 10 キロオーム)。
ボタンによる理論的なキャリブレーション。
仕様
電源および消費電力:
12~24VDC ±10%、5W
ロードセル数(並列および電源)
最大8(350オーム)、5VDC/120mA
直線性:
0.01%FS未満
のアナログ出力直線性:
0.01%FS
A/Dコンバータ
24ビット(16000000ポイント)4.8kHz
分割、最大
±9999ロードセル感度、最大
±7 mV/V
デジタル・フィルタ/変換レート
0.012-7 s/5-300 Hz
ロジック・リレー出力
3 x-最大 115 VAC/150 mA
ロジック入力
2 x-オプトアイソレート 5-24 VDC PNP
RS485 ポート-ボーレート
2400, 4800, 9600, 19200, 38400, 115200, 115200, 115200
---
