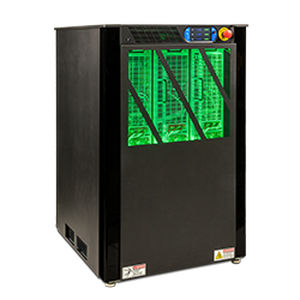

California Instruments Sequoia Series は、高出力かつ高精度のプログラム可能な再生型交流グリッドシミュレータで、SiC パワー・スイッチングアーキテクチャと四象限双方向動作を床置きシャーシに組み合わせています。インバータ、UPS、V2G システム、風力・航空機搭載電源システムの試験や、規格適合試験のために世界中の電力線条件や障害をシミュレートするよう設計されています。

製品概要（表）
モデル：Sequoia Series
電圧：0 - 333VAC
電流：0 - 3,000 A/相
出力：15 kVA - 1.08 MVA
概要：高精度プログラム可能再生型グリッドシミュレータ

機能と性能

• 480V 系統での過電圧試験に対応する二重電圧レンジ
• 既知の計測状態を迅速に再現するインストルメント設定
• トランジェント用 500 µS の時間分解能
• Virtual Panels 制御ソフトウェア付属
• 負荷モードでの非線形電流波形のプログラミング
• 複数ユニット間の位相調整（LKM/LKS）
• PHIL および変調試験に適したアナログ制御
• 外部システムとの同期用 Trigger In & Out
• 充実したオンボード診断機能
• RS232、USB、Ethernet を含むデジタル I/O（GPIB はオプション）
• 直感的な 5 インチ カラー表示
• マルチシャーシ構成の自動並列化
• 単相および三相 AC 出力用の端子ブロックを分離

簡単な操作
Sequoia Series はメニュー駆動のフロントパネルカラータッチディスプレイから完全に操作可能です。USB および LAN のリモート制御インターフェースと計測機器ドライバが提供され、自動試験システムへの組込みが可能です。プログラム可能な任意波形発生器により、アプリケーション固有の波形生成、時間・周波数領域の測定、および実際の電圧/電流波形のキャプチャが可能です。

構成
Sequoia Series は単一シャーシ構成で 15 kVA、22.5 kVA、30 kVA、45 kVA、90 kVA の 5 種を提供します。より高出力が必要な場合はマルチキャビネット（マルチシャーシ）モデルが利用可能で、柔軟な再構成（Reflex 機能）をサポートします。

電圧レンジの選択
標準の二重レンジ：0–166 V および 0–333 V 相‑中性線（直結出力）。最大三相出力能力（標準）：相間 287 VAC および 576 VAC。それ以外に最大 715 V L‑N、1,238 V L‑L までのトランス結合オプションレンジあり。ユーザー定義の XVC オプションでカスタム用途にも対応します。

高いクレストファクタ
高いクレストファクタの負荷をサポートし、難しい非線形負荷を駆動可能です。例：SQ30 はクレストファクタ 4.5 を持ち、三相負荷で各相最大 300 A の反復ピーク電流（166 V AC レンジ）を供給できます。ピーク電流はモデル毎の仕様を参照してください。

リモート制御
標準で RS232C、USB、LAN インターフェースを装備；IEEE‑488 (GPIB) はオプション。インストゥルメントのプログラミングには SCPI コマンドプロトコルを使用します。

Hardware‑in‑the‑Loop (PHIL)
External Drive (‑EXTD) 機能により、AC 動作中に外部アナログ信号でソースを制御でき、ソースを高帯域のアンプとして動作させます。PHIL の一般的用途には発電所シミュレーション、ハイブリッド車、再生可能エネルギーのシミュレーションなどがあり、組合せた PHIL ソリューションでは全体遅延を約 ~100 µS 程度まで低減できます。

再生型電子式 AC/DC 負荷（オプション）
オプションのプログラム可能な再生型電子式 AC/DC 負荷モードは、高クレストファクタや可変力率負荷を含む非線形負荷を精密にシミュレート可能で、電力を系統へ再生できます。サポートモード：定電力、定電流、RLC。

試験用途

• 電力調整装置の試験
• グリッド連系型再生可能エネルギーおよび分散電源の試験
• 航空機・船舶搭載電子機器の試験
• 規制適合性試験
• 電気自動車充電器（EVSE、V2G）の試験
• 製造ライン用試験装置
• 高度な再生可能エネルギーのシミュレーションと試験
• IEEE 1547 規格試験
• モータ試験

仕様 / 技術仕様

• モデル表記：Sequoia Series
• 電圧（標準 L‑N）：0 – 166 V および 0 – 333 V（デュアルレンジ）
• 最大三相出力（標準）：相間 287 VAC および 576 VAC
• トランス結合オプションレンジ：最大 715 V L‑N、1,238 V L‑L
• 電流：0 – 3,000 A/相（モデル依存）
• 出力範囲：15 kVA – 1.08 MVA
• 単一シャーシ構成：15 kVA、22.5 kVA、30 kVA、45 kVA、90 kVA；マルチキャビネット構成あり
• トランジェント時間分解能：500 µS
• クレストファクタ対応：例 SQ30 クレストファクタ 4.5（モデル依存のピーク電流）
• フロントパネル：5" カラータッチディスプレイ
• 通信：RS232C、USB、LAN；IEEE‑488 (GPIB) オプション；SCPI コマンドプロトコル
• オプション機能：External Drive (‑EXTD)（PHIL 用）、再生型電子式 AC/DC 負荷モード（定電力/定電流/RLC）、ユーザー定義 XVC 電圧オプション
• 診断：充実したオンボード診断；迅速な状態復帰のためのインストゥルメントセットアップ
• 制御：Virtual Panels GUI 同梱；PHIL/変調試験向けの強力なアナログ制御；外部連携用 trigger in/out
• ハードウェア機能：マルチシャーシ向けオート並列化、単相／三相出力用の分離端子台
