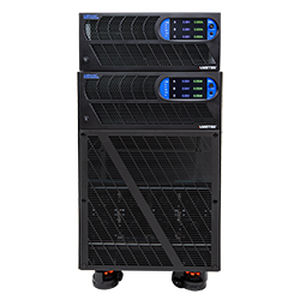

卓上電源 Asterion ASC

AC/AC単相三相

概要 California Instruments の Asterion ASC シリーズは、単相・三相出力に対応するプログラム可能な交流電源を、モジュール式かつコンパクトなプラットフォームで提供します。高出力試験用途を想定し、広い電圧レンジでの動作、高い電力密度、直感的なタッチスクリーン操作を特徴とします。標準保証：5 年（5）。

概要表
モデル：Asterion ASC
電圧：0 - 312 VAC
電流：0 - 60 Arms/相
出力：4.5 kVA - 36 kVA
説明：高性能プログラム可能交流電源

iX2™ 電流倍増技術 すべての Asterion AC 電源は AMETEK の iX2 電流増強技術を採用しており、電圧がレンジ最大からレンジの半分まで低下する際に、定格電圧時の電流の最大 2 倍まで線形に電流が増加します。iX2 により広い電圧範囲でのフルパワー供給が可能となり、低電圧時の電流要件に対して過大仕様を避けられます。

制御とインターフェース フロントパネルのタッチスクリーンまたはエンコーダで操作可能で、Ethernet (LXI)、USB、RS232 が標準の制御インターフェースです。オプションで GPIB も利用可能です。タッチスクリーンの機能グループにはダッシュボード、出力プログラミング、測定、シーケンス、構成、制御インターフェース、アプリケーション、システム設定が含まれます。パラメータ入力はタッチスクリーンまたはエンコーダで行え、動的レート変更アルゴリズムにより微調整と高速スイープが可能です。

用途

• 商用および軍用アビオニクス試験
• 交流電源のシミュレーション・検証
• 製造およびプロセス制御の試験システム
• 周波数・電圧変換アプリケーション
• IEC 規格試験
• 自動試験装置 (ATE) への統合

高度な機能

• 1U/2U/4U/14U シャーシで最大 36 kVA の高い電力密度
• 直感的なフロントパネルタッチ操作
• iX2™ による電流倍増
• 多言語ユーザーインターフェース
• オートパラレリングによる高出力合成
• 複数ユニットの組み合わせで多相構成に対応
• オプションの航空電子機器試験スイート
• フロントパネルなしの ATE 版も利用可能
• リモート制御・プログラミング用のグラフィカル仮想パネル

ドキュメントとファームウェア ユーザーマニュアル、アデンダ、SCPI プログラミングマニュアル、データシート、ファームウェアおよびドライバなど、包括的なドキュメントが利用可能です。仮想パネルおよび GUI リソースはリモート操作と統合をサポートします。

技術仕様

• モデル名：Asterion ASC
• 出力電圧範囲：0 - 312 VAC
• 出力電流：0 - 60 Arms/相
• 定格皮相電力：4.5 kVA ～ 36 kVA（シャーシ・構成により異なる）
• フォームファクタ：1U、2U、4U、14U オプション
• 電流増強：iX2™ 電流倍増技術
• 制御インターフェース：フロントパネルタッチスクリーンとエンコーダ；Ethernet (LXI)、USB、RS232；GPIB オプション
• リモート制御：リモート操作および ATE 統合用の仮想パネル（GUI）
• 並列／相結合：オートパラレリングおよび複数ユニット結合による多相システム対応
• 特殊バージョン：ATE（フロントパネルなし）およびオプションの航空電子機器試験スイート
• 保証：Asterion AC 製品の標準 5 年保証
