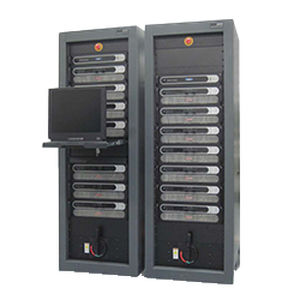

製品: 太陽電池アレイシミュレータ (SAS)
説明: 太陽光発電エミュレーション

概要
宇宙機の太陽電池アレイは、大きな温度変動、入射光の変化、機械的変化および経年劣化を受け、短期・長期の性能に大きく影響します。地上で宇宙機の電力環境を試験するために、太陽電池アレイシミュレータは軌道回転、スピン、軸の向き、日食イベント、初期寿命・終期寿命の動作など、多様な入力条件に基づき考え得るすべてのアレイ出力を再現します。SASは太陽電池のI/V出力曲線を形成する全てのパラメータをプログラム制御でき、さまざまな宇宙環境下でのソーラーパネルの精密なシミュレーションと、宇宙機電源システムおよび関連電子機器の包括的検証を可能にします。

各太陽電池アレイシミュレータは、Windowsグラフィカルユーザーインターフェースとハードウェア制御ソフトウェアを備えたフルインテグレートのターンキーシステムです。標準EthernetまたはオプションのGPIBインターフェースを介してSCPI形式コマンドで顧客の試験システムに統合された場合、単一デバイスとしてリモート制御およびアドレス指定が可能です。出力電力を<10マイクロ秒で遮断可能なサブシステムを含む、個別のハードウェア保護システムが標準装備されています。各SASストリングには電子ブレーカーとリレーディスコネクトが備えられており、故障を局所化して影響を最小限に抑えます。SASはデスクトップ2チャネルの研究開発機から、同時に2台の64チャネルSASを制御できる大規模システムまで納入実績があります。標準のビルディングブロック方式でカスタマイズし、特別な要件に対応できます。

特長と利点

• 回転する衛星をシミュレートするスピンモード。
• V–I曲線のパラメータと保持時間を完全制御して日食イベントをプログラムできる拡張イクリプスモード。
• シーケンシャルシャントレギュレータおよび最大電力点追従器に対応。
• 複数の冗長OVP/OIPレイヤーとバス過電圧保護。
• ハードウェアシャットダウンシステムと個別保護により<10マイクロ秒での電力遮断が可能。
• Fast Profiling Current Source (FPCS) 技術によりI/V挙動を完全制御。
• アプリケーション固有のI/V曲線をプログラムできる非パラメトリックモード。
• FPCSモジュールは直列／並列に構成して大きなアレイセグメントをシミュレート可能；複数のマスターSASを接続して非常に大規模なSASシステムを構築可能。
• 出力コネクタは顧客指定に対応。

仕様 / 技術仕様

• FPCS (Fast Profiling Current Source) は各チャネルの特性I/Vダイオード出力曲線を独立して制御するために必要な4つのパラメータをプログラム制御します。
• カスタムI/V曲線のプログラム用に非パラメトリックモードを提供。
• 各FPCSチャネルの出力は450 Wまたは500 W。
• 5-1/4"シャーシ1台に2チャネルを収容（2チャネル/シャーシのフォームファクタ）。
• 各FPCSモジュールは1または2つのアレイストリングをシミュレート可能；モジュールは直列または並列接続で大規模セグメントを模擬可能。
• 開放電圧および短絡電流は顧客要件に合わせてスケーラブル。
• 標準Ethernetによるリモート制御；オプションでGPIBインターフェース；SCPI形式コマンドによる制御。
• 個別ハードウェア保護：ストリング毎の電子ブレーカーとリレーディスコネクト；出力電力を<10マイクロ秒で遮断可能なサブシステム。
• システムはデスクトップ2チャネルR&Dユニットから大規模なマルチチャネル構成まで多様（例：2台の64チャネルSASを制御するシステム）。
• I/V曲線のニー点での動作を想定して設計；高速プロファイリング電流源により実機に即したソーラーアレイ電力の精密シミュレーションが可能。
