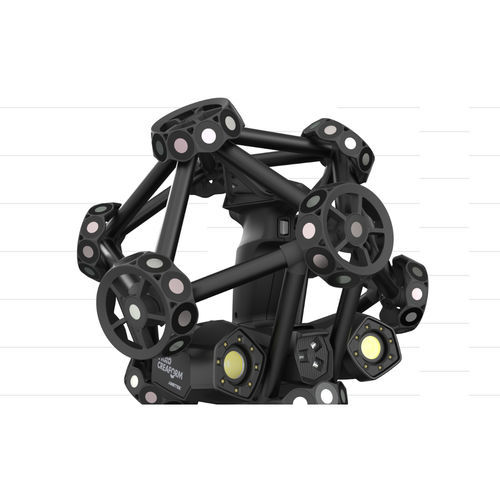

3Dスキャナ MetraSCAN BLACK2

CMM用光学携帯型

概要
MetraSCAN 3D は、工場現場および計測ラボ向けに設計された計測グレードのポータブル光学式CMM 3Dスキャナーです。3‑in‑1アーキテクチャにより C‑Track の動的参照、スタンドアロン走査、HandyPROBE 使用時のプロービングをサポートし、導入の柔軟性とアクレディテーション可能なトレーサビリティを両立します。

主な特長

• 計測グレードの精度と ISO/IEC 17025 のトレーサビリティ
• 3つの動作構成：C‑Track モード、スタンドアロン モード、プロービング モード（HandyPROBE 対応）
• 光沢や反射のある表面に強い青色レーザー技術—部品前処理を最小化
• 大容量での精度を維持する動的参照（自己位置決めおよび C‑Track）
• 高解像度スキャンとライブメッシュ表示による即時フィードバック
• ターゲット不要のスキャンと高い計測スループットでスキャン→レポートを短縮
• フォトグラメトリ統合による測定ボリュームの自動拡張が可能

用途

• 寸法検査および初品検査
• 生産現場での品質管理（QC）および品質保証（QA）
• 組立検証、治具検証、保守・修理・点検（MRO）
• 変形解析およびリバースエンジニアリング（scan‑to‑CAD）
• 現場検査や計測ラボのワークフロー

動作モード

• C‑Track モード：あらゆるサイズのワークに対する動的参照で迅速セットアップ
• スタンドアロン モード：視線制限のない狭所での迅速検査
• プロービング モード：HandyPROBE と併用したスキャンと接触測定の統合

利点

• 振動やワークの移動に強く、現場での計測性能を確保
• リアルタイムのメッシュ表示とガイドによる効率的なデータ取得
• ターゲット不要でセットアップを短縮し治具作業を削減
• 高い計測速度と即時メッシュ生成で検査・報告を高速化
• 生産統合向けのモジュール式オプションや自動化キットを提供

技術仕様

• 商用名称：MetraSCAN 3D
• 公称精度（代表構成）：0.025 mm
• 測定分解能：0.025 mm
• 光源（構成例）：複数の青色レーザーライン（例：46 + 1）
• 認証：ISO/IEC 17025 ラボトレーサビリティ対応
• 動的参照：自己位置決めおよび C‑Track
• 測定ボリューム：フォトグラメトリ統合による大容量で拡張可能
• 表面対応：光沢・反射面に適した青色レーザー—前処理は最小限
• 代表的な計測速度（機種依存）：約1,800,000 ～ 約2,800,000 測定値/秒
• 代表的なボリュメトリック精度（機種依存）：約0.064～0.075 mm
• HandyPROBE（オプション）でスキャンとプローブを統合
