PTFEシール材 Imaclamp®

シリコンEPDMFKM

製品概要

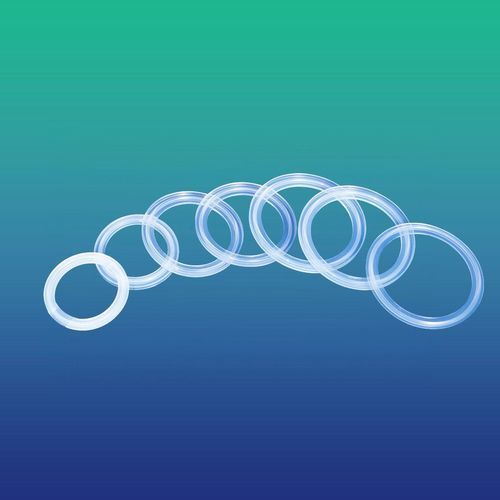

Imaclamp® の衛生用 Tri‑Clover ガスケットは、バイオテック、製薬、食品、飲料、化粧品の配管システムにおける流体移送時の衛生的シールを提供します。Tri‑clamp フェルールの面を密封して媒体移送時の漏れを防ぎ、CIP（クリーンインプレース）および SIP（スチームインプレース）プロセスに適しています。

主な特長

• プラチナ硬化シリコーンや FKM、EPDM、PTFE、ニトリルなどのエラストマーで提供
• FDA 21 CFR.177.2600 に準拠（該当時）
• USP Class VI 要件に準拠（該当時）
• 動物由来成分不使用
• グリップ向上のための襟（リップ）付き／襟なしの選択可
• 標準色：赤、オレンジ、白、透明

種類

• T/C ガスケット
• メッシュ T/C ガスケット（ステンレスメッシュ補強）
• PTFE 被覆ガスケット
• センサー付き T/C ガスケット（インライン検出用）
• バリデーション用 T/C ガスケット（スポアトラップ／バリデーション設計）

構成材料

• プラチナ硬化シリコーン
• フルオロエラストマー（FKM）
• EPDM
• PTFE

標準サイズ（表）
# | 標準サイズ | D3 | D4 | D5
1 | ½” | 34.0 | 27.5 | 10.9
2 | ½” A (Mini) | 22.0 | 18.0 | 09.5
3 | ¾” | 34.0 | 27.5 | 15.4
4 | 1” | 50.5 | 43.5 | 22.8
5 | 1½” | 50.5 | 43.5 | 35.8
6 | 2” | 64.0 | 56.5 | 48.8
7 | 2½” | 77.5 | 70.5 | 60.5
8 | 3” | 91.0 | 83.5 | 73.1
9 | 4” | 118.0 | 110.0 | 96.0

追加情報
Imaclamp® シールは ASME BPE 2009、ISO 1127、DIN 32676 などの国際標準に従って製造されています。100 社以上の OEM と 3,000 を超えるエンドユーザーに納入実績があります。材料に関する規制書類およびサポートレポート（例：FDA 21 CFR.177.2600、USP Class VI、抽出物試験報告）はご提供可能です。

技術仕様 / 製品特性

• 製品ライン / ブランド：Imaclamp® 衛生用 Tri‑Clover ガスケット
• 主なポリマー：プラチナ硬化シリコーン、FKM（フルオロエラストマー）、EPDM、PTFE、ニトリル
• 供給形態：襟（リップ）付き／無し、PTFE 被覆、メッシュ強化、センサー／バリデーション仕様
• 規格：ASME BPE 2009、ISO 1127、DIN 32676
• 規制対応：該当時に FDA 21 CFR.177.2600 および USP Class VI に適合；抽出物試験報告あり
• 色：赤、オレンジ、白、透明
• 典型的用途：バイオテック、製薬、食品、飲料、化粧品のプロセス配管；CIP & SIP 対応
• 供給実績：100+ OEM、3,000+ エンドユーザーへの納入実績
• 標準サイズ：½”（½” A ミニ含む）から 4” まで、D3/D4/D5 寸法は上記参照
