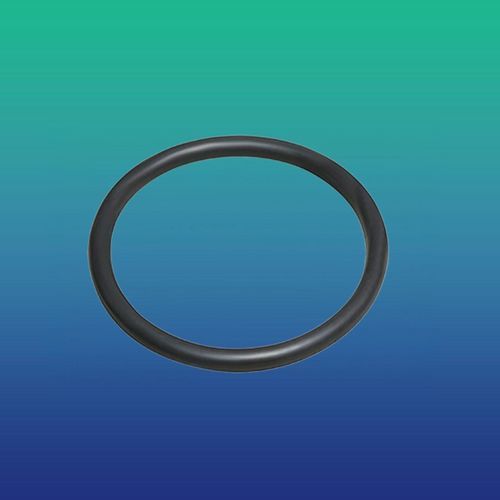

食品および飲料産業用シール材 DIN Union

製品概要
DINユニオンはDIN 11851規格に準拠した継手を指します。DINユニオンガスケットはこれらの継手専用に設計されており、DIN 11851に準拠したポンプや加工設備、機械で広く使用されます。DINユニオンは円すい形の溶接ライナーを備えており、シールの上部で雄側部品の内側にわずかに収まることで、締め付け時に正しい位置合わせを確保します。

用途

• 醸造所
• ワイナリー
• 乳業
• バイオテック
• 食品・飲料の処理装置およびポンプ

認証

• FDA 21 CFR 177.2600
• USP Class VI
• NSF 51（シリコーン対象）
• ADI Free
• TSE/BSE Free
• メラミンフリー
• USFDA DMF # 32561

DIN ユニオン ガスケット - 寸法
DN10 | D2 12 mm | D1 20 mm | 高さ 4.5 mm | 半径 2.3 mm
DN15 | D2 18 mm | D1 26 mm | 高さ 4.5 mm | 半径 2.3 mm
DN20 | D2 23 mm | D1 33 mm | 高さ 4.5 mm | 半径 2.8 mm
DN25 | D2 30 mm | D1 40 mm | 高さ 5 mm | 半径 2.8 mm
DN32 | D2 36 mm | D1 46 mm | 高さ 5 mm | 半径 2.8 mm
DN40 | D2 42 mm | D1 52 mm | 高さ 5 mm | 半径 2.8 mm
DN50 | D2 54 mm | D1 64 mm | 高さ 5 mm | 半径 2.8 mm
DN65 | D2 71 mm | D1 81 mm | 高さ 5 mm | 半径 2.8 mm
DN80 | D2 85 mm | D1 95 mm | 高さ 5 mm | 半径 2.8 mm
DN100 | D2 104 mm | D1 114 mm | 高さ 6 mm | 半径 2.8 mm
DN125 | D2 130 mm | D1 142 mm | 高さ 7 mm | 半径 3.5 mm
DN150 | D2 155 mm | D1 167 mm | 高さ 7 mm | 半径 3.5 mm

物理特性
材料 | 硬度範囲（ショアA） | 引張強度（PSI） | 伸び（%） | 引裂強度 | 圧縮永久歪（%） | 低温（°C） | 高温（°C）
EPDM | 40–90 | 500–2,500 | 100–700 | 普通〜良好 | 低〜優秀 | -60 | 260
FKM | 60–90 | 500–2,000 | 150–350 | 15 | 5–40 | -25 | 400
CR | 40–90 | 500–3,000 | 100–800 | 良好〜優秀 | 低〜良好 | -45 | 260
NBR | 40–90 | 200–3,500 | 200–650 | 10 | 15–35 | -40 | 250
FFKM | 60–70 | 1,450–2,900 | 125–250 | — | 15–40 | -67 | 626
Silicone（シリコーン） | 10–90 | 200–1,500 | 200–700 | 15 | 15–25 | -100 | 626

仕様 / 技術的仕様

• 製品名：DIN Union Gaskets
• メーカー / ブランド：Ami Polymer Pvt. Ltd.
• 対象：DIN 11851 規格に準拠した DIN 継手
• 設計上の注記：円すい形の溶接ライナーが雄側部品の内側にわずかに入って、締め付け時の位置合わせを確保
• 利用可能な材料：Silicone（シリコーン）、EPDM、CR（クロロプレン）、NBR（ニトリル）、FKM（Viton）、FFKM
• 食品・飲料・製薬業界での混入防止のため、金属検出可能なガスケットオプションあり
• 認証 / 承認：FDA 21 CFR 177.2600；USP Class VI；NSF 51（シリコーン対象）；ADI Free；TSE/BSE Free；メラミンフリー；USFDA DMF # 32561
• 用途：醸造所、ワイナリー、乳業、バイオテック、食品・飲料の処理装置およびポンプ
• 利用可能なDINサイズ：DN10、DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150
• 材料ごとの物性範囲（硬度、引張強度、伸び、引裂強度、圧縮永久歪、温度）を提供
