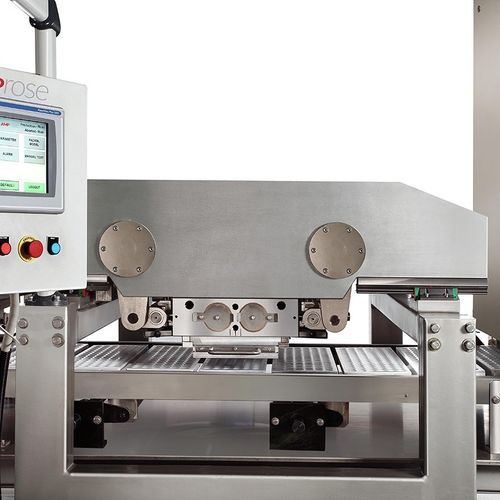

チョコレート流し込み機 800-20

マルチヘッドチョコチップ用インライン

0.2グラム @ 20ストローク/分に0.05グラムのチップを作るように設計されたチョコレートドロップライン堆積物。 預金者の本体は、ステンレス鋼で完全に製造されたツインジャケットホッパーを持っています. デポジターは、水平ピストン設計のツインロータリーバルブです。 各チョコレートピストンドライブバーアセンブリは、メインシャフトとレバーに2つのリンクを介して接続されています。 シャフトは、インラインプラネタリーギアボックスとサーボモーターによって正と直接駆動されます。 ピストン駆動バーの最大ストロークは70mmです。レバーの半径は234mmで、シャフトの全回転角は17 度です。 チョコレートピストン沈殿物と吸引ストロークと速度は、アレンブラッドリーパネルビューから直接調整されています 600 ユニット. ピストンは戻って速度とストロークのために調整することができ、または完全に排除することができます吸います. 96 ピストンは、2つのドライブバーに取り付けられています (それぞれ48) そして、2つのキーププレートによって保持されています. ピストンは、キーププレートを持ち上げ、ドライブバーから抜き出すことで、クリーニングのために取り外すことができます。 各ドライブバーは、ピストンストローク全体を通して水平に動かすために、2つのシャフトによってベアリングでサポートされています。 デポジターヘッドは、チョコレートデポジットストローク中に左から右に振動し、公園の位置に戻ります。 ヘッドはリニアベアリングに取り付けられ、Allen-Bradleyサーボモーターと遊星型ギアボックスによって駆動されます。 転写プレートは2 本のバーによって所定の位置に保持され、プレートの迅速な交換を可能にするキャップヘッドネジで固定されますが、完全なクランプを保証します。 ノズルのレイアウトを変更するには、トランスファープレートを変更し、Allen-Bradley PanelView 600 ユニットで新しいプログラムを選択する必要があります。
