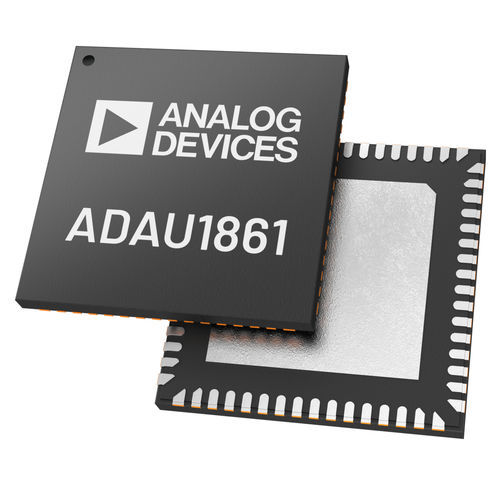

オーディオコーデック ADAU1861

ADAU1861は3入力1出力のコーデックで、2つのデジタル・シグナル・プロセッサー（DSP）を内蔵している。アナログ入力からDSPコア、アナログ出力までの経路は、低レイテンシーに最適化されている。 アプリケーション 車載オーディオ・システム デジタル・オーディオ・エフェクト・プロセッサー プログラマブルFastDSPオーディオ・プロセッシング・エンジン 最大768kHzのサンプル・レート バイカッドフィルタ、リミッタ、ボリュームコントロール、ミキシング Tensilica HiFi 3z DSPコア 1サイクルあたりクアッドMAC: 24 x 24ビット乗算器と64ビットアキュムレータ 柔軟なパワー動作モード：24.576 MHz、49.152 MHz、73.728 MHz、98.304 MHz 総メモリ容量336kB JTAGデバッグとトレース 低レイテンシー、24ビットADC、DAC 106 dB SNR（A特性フィルター付きADC経由の信号） 110 dBの複合SNR（DACおよびヘッドフォン経由の信号、A特性フィルター付き） プログラム可能な倍精度MACエンジンによる最大24段イコライザー シリアル・ポート・サンプル・レート：8 kHz～768 kHz 5μsのグループ遅延（fS = 768 kHz）アナログ入力からアナログ出力へのFastDSPバイパス（ゼロインストラクション） 差動またはシングルエンドのアナログ入力3系統（マイクまたはライン入力として設定可能 8デジタル・マイク入力 アナログ差動オーディオ出力（ライン出力またはヘッドフォン・ドライバとして設定可能 2PDM出力チャンネル 30 kHz～36 MHzの任意の入力クロック・レートをサポートするPLL 4チャンネル非同期サンプル・レート・コンバーター（ASRC） I2S、左詰め、右詰め、または最大TDM16（ターボ・モードではTDM12）をサポートする2個の16チャンネル・シリアル・オーディオ・ポート 柔軟なルーティングが可能な8個のインターポレーターと8個のデシメーター 電源 アナログAVDD（標準1.8 V デジタルI/O IOVDD 1.1 V～1.98 V デジタルDVDD 0.85 V～1.21 V ヘッドフォン HPVDD_L 1.2 V～AVDD 制御/通信インターフェース
