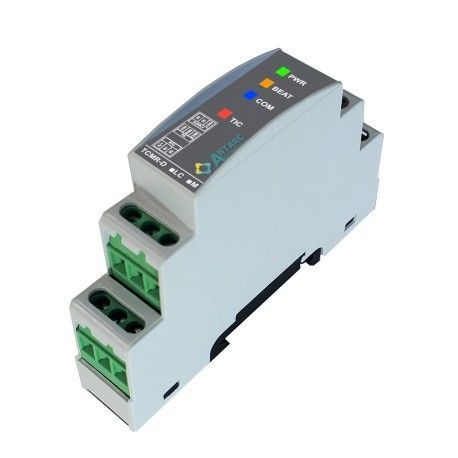

通信ゲートウェイ TicMasterLC®

遠隔測定シリアルRS-485

要約

• BLEUおよびLINKYメーター対応のTIC入力×1
• Linkyの8つの仮想リレーにアクセス可能
• DINレール1モジュール筐体（家庭用盤向け）
• 自動設定
• Modbus/Jbus RTUスレーブ
• 電源 10–30 VDC

説明
TicMaster LCは、電子メーターが発信するテレインフォメーション（TIC）信号をリアルタイムで処理するゲートウェイです。TIC入力にはオプトアイソレータ付きカップラが組み込まれており、長いTIC配線で発生するコモンモード問題を除去します。BLEU（CBE）およびLinkyの全メーターと互換性があり、すべてのTIC速度（1200または9600ボー）および注入型メーターをサポートします。ファームウェアはERDF-NOI-CPT_0xに準拠しています。ほとんどのTICラベルはデコードされ、設定不要で即時利用可能です（BLEUで最大37項目、Linkyで最大52項目）。TicMaster LCはTIC固有の欠点を補正する処理を行い、累積インデックス（全料金帯）やエネルギー別のカウンタを生成して、ロードカーブへの即時アクセスを提供します。
読み取った値はModbus/Jbus RTU形式でマスタシステムに公開されます。TicMaster LCは使用準備済みで出荷され、Modbus/Jbusアドレスの設定以外に構成は不要です。TICチャネルの設定（速度・モード）およびModbusテーブルの構築は自動で、設置間で同一です。高信頼性が要求される用途向けに監視・アラーム機能を有効にできます。前面のLEDにより迅速な立ち上げと診断が可能で、TIC回線のモニタリングはModbus経由で利用できます。

利点

• DINモジュール筐体、家庭用盤向け1モジュールサイズ
• BLEU、LINKYなどのテレインフォ出力メーターに対応；履歴モードまたは標準モード；TIC 1200または9600
• 完全自動設定
• 4個のLEDによる包括的な診断
• TIC情報の100%収集
• Linkyの8つの仮想リレーにアクセス可能
• 累積インデックスの生成
• 任意のModbus/Jbus RTUマスタと互換
• 電源 10–30 VDC

技術仕様

• 対応メーター（非網羅）：BLEU電子メーター（CBE / CBEMM / CBETM – 単相/3相）例：Landis&Gyr L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126（ファーム依存）；Sagem S10C2, U3C2, C1000, C2000, C2000-4；LINKY 単相・3相メーター
• バス：ツイストペア上のRS485
• ボーレート：1200, 2400, 9600, 19200, 56700
• パリティ：なし / 偶数 / 奇数
• プロトコル：Modbus / Jbus
• 対応機能：3, 6, 16
• グルーピング長：30レジスタ
• 電源：10–30 VDC
• 消費電力：0.25 W - 10 mA（typ.）@ 24 V DC
• 端子：ネジ端子 5.0 mmピッチ
• 寸法：18 (W) x 98 (H) x 62 (D) mm
• 重量：55 g
• 取付：対称DINレール
• 設置姿勢：任意
• 動作温度：-20°C～80°C
• 周囲湿度：10–90 %RH - 結露不可
